老电工告诉你电动机功率与电线选型

电动机作为传动设备，广泛地应用在我们日常生活和工农业生产当中。如何选择导线规格对于新入门的电工同仁来说，有时候感到迷茫，选择大了，浪费资源，小了又容易出现问题，今天我在这里分享一下我的经验。
选择导线的截面积首先我们要学会看懂电线的安全载流量表。

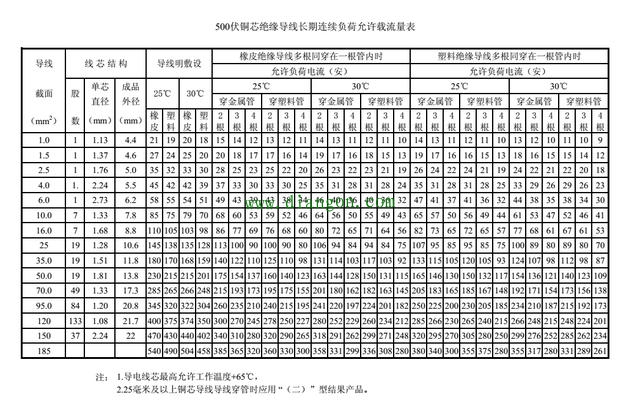

​铜导线安全载流量

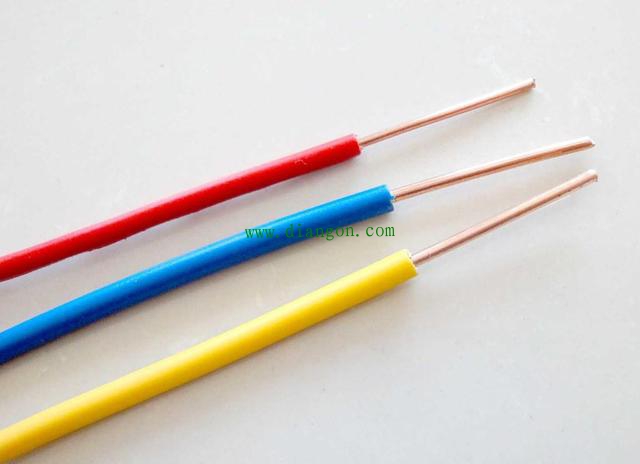

​导线
从左到右依次是：电线的截面积、线芯结构、导线的明敷时环境温度、橡皮绝缘导线穿管敷设和塑料导线穿管敷设的项目名称，只要我们以造表格查询就可以相应找到所需参数。不过这个只是我们作为参考的表，干事情也不能够始终照搬硬套，因为这个表是理想状态下的，实验室数据，在实际工作中我们还要考虑电线的机械强度等因素，实际上都是比这个表上大一个到两个等级的。
那么实际工作中，我们电工也有自己的速算口诀的，那就是：二点五下乘以九，往上减一顺号走。 三十五乘三点五，双双成组减点五。 条件有变加折算，高温九折铜升级。 穿管根数二三四，八七六折满载流。意思是：2.5平方的铝芯线的载流量是它的额定截面积乘以9等于22.5A，如果是铜芯线就要升一级，就是2.5的铝芯线相当于1.5平方的铜芯线。穿多根线时候要打折扣，就是后面所说的穿管根数二三四，打折后电线的是额定载流量的八七六折。
对于电动机的选择我们也要分清它的额定电流，在电动机启动方式上有全压启动和降压启动及变频器与软启动器全压启动。降压启动有：星三角、自耦补偿器、串联电抗器和串联电阻等启动方式。降压启动除掉星三角启动外，它们的电线选择都是和全压启动一样选择导线；星三角启动器由于它的启动器连接电动机有六根导线，承受的相电流，所以在相配电线时可以比电源线进入启动器的电线小一个等级到两个等级，具体需要换算：
I线=1.732I相
I相=I线/1.732
通过公式换算就知道电动机的电流，那么就可以根据口诀或者电线安全载流量匹配相应的导线了。
还有一个最为简单实用的经验方法，就是一个KW配一个平方的导线（注：是铝芯线，相对铜芯线来说降一级配线）；比如一台30KW的电动机它配铝芯线要25平方，那么换成铜芯线就是16平方的。
以上只是我个人见解！
