指针式万用表检测电阻方法图解

　 如果对测量电阻精度的要求不髙，我们可用万用表欧姆挡来测量。具体测量阻值步骤：
　　1.万用表电阻挡调零
　　将选择开关置于RX100挡或RXlk挡，将两表笔短接，调整欧姆挡零位调整旋钮，使表针指向电阻刻度线右端的零位。
　　2.测量电阻阻值
　　为了提髙测量阻值的精度，应根据被测电阻标称值的大小来选择量程，测量时应使指针指示值尽可能落在全刻度起的20%?80%弧度范围内。
　　用万用表表笔分别接触被测电阻两引脚进行测量。正确读出欧姆挡所指电阻的读数，再 乘以倍率（RX100挡应乘100, KXlk挡应乘1000,…）后得到的就是被测电阻的阻值。
　　3.测量时要注意的地方
　　在测试时过程中，注意手千万触及表笔和电阻两端的导电部分，以免人体电阻影响测量的准确性。 如果电阻在电路板上，被测电阻至少要从电路中焊开一个头，避免对测量产生的影响。电阻测量图如图所示。

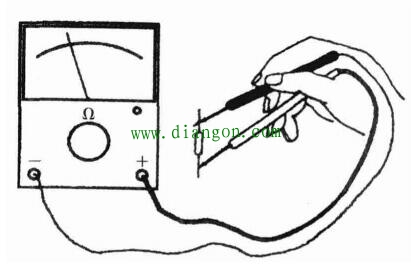

图 电阻测量图

以上方法是万用表检测电阻的简单介绍，掌握了这种方法，家里的一些小电器坏了，就不用愁了，说不定小白也能知道电器毛病了，这种方法对初学者还是很简单掌握的。
