电磁机构的组成及工作原理

电磁机构的作用：是将电磁能转换成机械能并带动触点的闭合或断开，完成通断电路的控制作用（即通过产生的电磁吸力带动触头动作）。
电磁机构的组成：吸引线圈、铁心（静铁心）和衔铁（动铁心）。
电磁机构的结构形式：按衔铁的运动方式可分为直动式和拍合式。

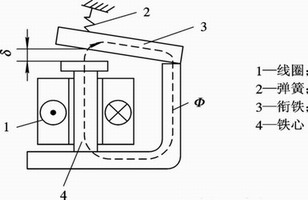

电磁机构的工作原理：线圈通入电流，产生磁场，经铁心、衔铁和气隙形成回路，产生电磁力，将衔铁吸向铁心。

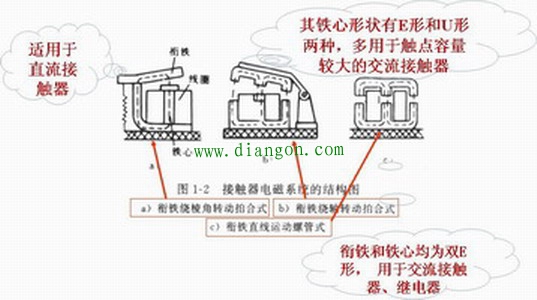

图1 电磁结构与接触器电磁系统的结构图
1、吸引线圈
吸引线圈的作用是将电能转换成磁场能量。按通入电流种类的不同，分为直流线圈和交流线圈两种。
对于直流电磁铁，因其铁心不发热，只有线圈发热，所以直流电磁铁的电磁线圈做成高而薄的瘦长型而不设线圈骨架，使线圈与铁心直接接触易于散热。
对于交流电磁铁，因其铁心存在磁滞和涡流损耗，这样线圈和铁心都发热，所以交流电磁铁的电磁线圈设有骨架，使铁心与线圈隔离并将线圈制成短而厚的矮胖型，这样做有利于铁心和线圈的散热。
2、交流电磁铁的分磁环
分磁环（也称短路环）：对单相交流电磁机构，一般在铁心端面上安置一个铜制的分磁环，以便改善工作状况.
短路环工作原理：电磁机构的磁通是交变的，而电磁吸力与磁通的平方成正比，当磁通为零时，吸力也为零，这时衔铁在弹簧反力作用下被拉开，磁通大于零后，吸力增大，当吸力大于反力时，衔铁又吸合，衔铁会产生强烈的振动和噪声。振动会使电器寿命缩短。所以为了消除振动，单相交流电磁机构必须加装分磁环。

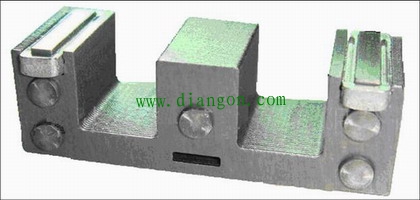

图2 交流电磁铁的分磁环
