变频器主电路电气安装注意事项（打开表面盖板露出接线端子）：
①变频器接线必须由电气专业人员进行配线作业，避免可能引起不必要的事故发生。
②输入电源必须接到变频器输入端子R、S、T上，电动机必须接在变频器输出端子U、V、W上，若错接会损坏变频器。
③接线端子和导线的连接，请使用接触性好的压接端子，为了防止触电、火灾等灾害事故和降低噪声，必须连接接地端子PE。
④接完线后，请再次检查是否接正确，有无漏接，端子和导线间是否短路或接地。
⑤变频器的输出端禁止连接电力电容或浪涌吸收器。
⑥通电后，若需要更改接线时，即使已关断电源，但主电路直流回路滤波电容器放电需要一定时间，所以应等充电指示灯熄灭后，并用万用表确认直流电压降到安全电压（DC25V以下）后再作业。
⑦多台变频电源共同接地时，勿形成接地回路。

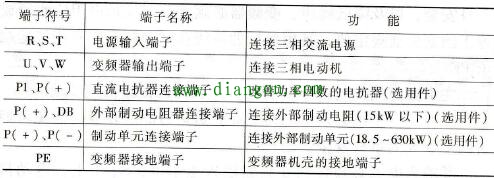

表 主电路端子功能
接线前先确认输入电源的电压等级符合主电源电压等级，经确认输入电源的电压等级符合后并处于安全断开的情况下，并选用与变频器额定电流相对应容量电流的导线，才能进行下面的操作。
①主电路电源输入端子(R、S、T)经由用户配置的接触器及断路器和电源连接，无需考虑相序。
②变频器输出端子(U、V、W)接至三相电动机上，当旋转方向与设定不一致时，请调换U、V、W三相中的任意两相。
③变频器的[ P1、P( )]端子是连接DC电抗器的端子，出厂时连接了短接片。对于30kW以上的变频器，需配置DC电抗器时，请卸掉短接片后连接。
④变频器的[P( )、DB]端子是连接制动电阻的端子。对于15kW以下机型，需要快速制动时，则需要外部制动电阻，并将制动电阻连接于[P( )、DB]端子上。制动电阻配线长度应在5m以内，且用绞线。
⑤变频器的P( )和P(-)端子是连接制动单元的端子。对于18. 5kW以上机型，需要快速制动时，则需同时配制动单元和制动电阻，制动单元(DB)上的P( )和P(-)连接在变频器的P( )和P(-)上，制动电阻器连接在制动单元(DB)的P( )和DB上。制动电阻器配线长度应在5m以下，且用绞线。若不用变频器P( )和P(-)端子，则使其开路。如果短路或直接接入制动电阻，则会损坏变频器，务必注意。
⑥变频器接地端子PE：根据安全规则，为了变频器安全和人身安全，以及降低噪声，变频器必须接地。接地电阻应小于或等于国家标准规定值，且用较粗的短线接到变频器的专用接地端子PE上。
