PLC控制变频器驱动电动机正反转的电路、程序及参数设置

1.plc与变频器的硬件连接线路图

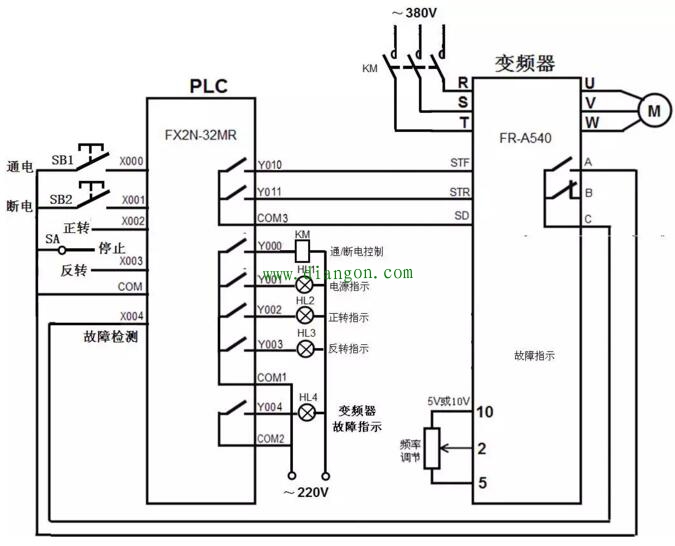

PLC以开关量方式控制变频器驱动电动机正反转的线路图如下图所示。

2.变频器的参数设置

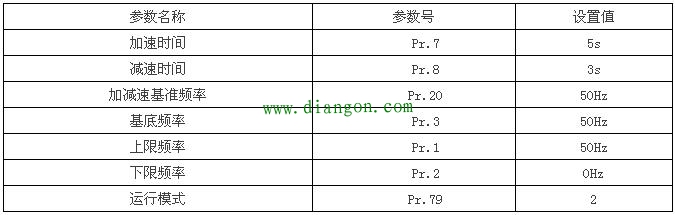

在使用PLC控制变频器时，需要对变频器进行有关参数设置，具体见下表。

3.编写PLC控制程序

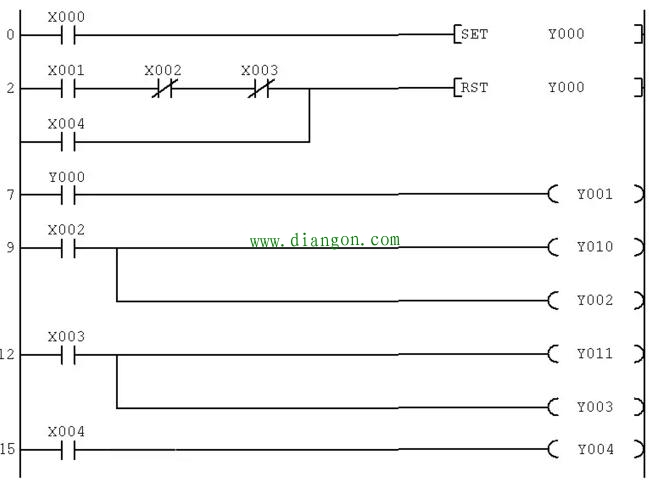

变频器有关参数设置好后，还要用编程软件编写相应的PLC控制程序并下载给PLC。PLC控制变频器驱动电动机正反转的PLC程序如下图所示。
