怎样用万用表检查线路是短路还是接地？
时间：2023-03-06来源：佚名
|

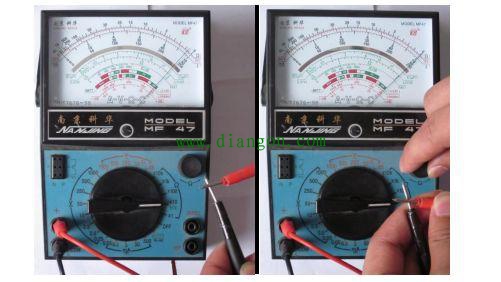

如果想检查线路有无短路。首先要把线路停电，然后把各个负荷开关拉开，用万用表的欧姆挡两两根线之间的电阻。正常情况下，电阻越大越好。如果判断线路有无接地，可以用万用表的欧姆挡。来测量每一根线路对地的阻值。也是越大越好。 需要指出的是，用万用表来测量线路有无短路和接地是不准确的。也是不应该的，假如接地或短路电阻非常小的话用万用表能够检测出来，假如电阻稍微大一些的话。万用表是检查不出来的，在380V的低压回路当中。应该用500V的摇表进行测量，不管是线路之间还是对地。都应该在0.38兆欧以上。否则是不合格。 首先，需要分出火线、零线。 地线： 把万用表打到交流电压档，且档位高于220V。将红色的表笔插入电压孔，黑色表笔不插，然后用红表笔插到插座的其中一个插孔，观察读数。 读数最大的是为火线，读数较小的为零线，读数基本没有动的为地线。 如果有2个读数小，一个读数大的说明地线没有接地，地线也接了零线。后面的第二步就不需要在测量了。 将万用表打到“短路”测试功能，（如果没有可以打到电阻测试），红黑表笔分别接到电路的地上和市电的地上，如果测试结果为短路，或者电阻极小，则线路接地了，反之就没有。 检查漏电和接地，把万用表打到200M上。比如测量设备绝缘，把表笔一头接设备外壳或者地线，表笔另一头接线路。测量绝缘时，手不能碰到表笔，防止导致测量误差。 万用表电阻档调到20K或200K，关掉总电源及负载电源，用万用表一根表笔接火线，一根表笔接地线，查看阻值，然后一根表笔接零线，一根表笔接地线，观看两次阻值情况，如果有一次出现7.3以上，或14.以上，说明有阻值的一次那次接的火线或零线漏电。 很多电工会告诉你，断掉所有电源，用最小的电阻档(或者用二极管档)测量两条线之间的电阻，看看是不是接近0欧姆（或者二极管档显示0)，如果接近0，就基本上可以判断两条线短接到一起了，同样把这条线对地测量，看看是不是同样的状况，如果是证明这条线接地，这个方法当然是可行的，只是在实际工作上很多地方不方便断电了，如果不断电测量，可行吗？
|
