三相电度表如何接线？三相电度表接线方法图解

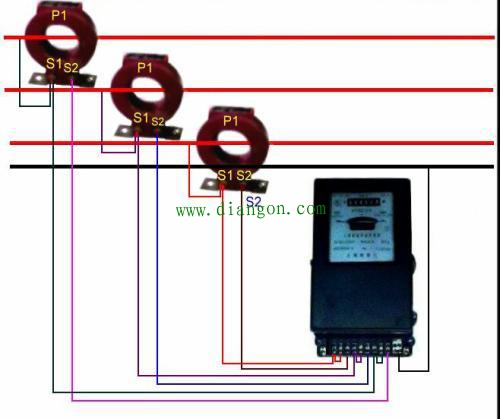

所接的电表为三相四线制电表，因一次电流较大，需采用电流互感器。电能表从3个相线上连接了3个电流互感器的次级，从而连结了6个线，再加上原本的3个火线，一共是9个线，加地线是10个线。
　　10个线在电表10个接头上的连接方法为：
　　1、外观法：
　　面对电表下部接线端子排，1---9端中有6个接线孔在一条直线上，则这6个接线端分别为A、B、C相电流互感器引出进电表电流线圈的；1---9端中有3个接线孔在一条直线上，则这3个接线端分别为A、B、C相母线（火线）引来进电表电压线圈的。
　　其中1--3端中在一条直线上的两孔接A相电流互感器；4--6端中在一条直线上的两孔接B相电流互感器；7--9端中在一条直线上的两孔接C相电流互感器。
　　1--3端中另外一孔接A相相线；4--6端中另外一孔接B相相线；7--9端中另外一孔接C相相线。
　　2、测试法：
　　用万用表或试灯量测1--3、4--6、7--9中，通者两端分别为A、B、C相的电流线圈，剩余的三孔与第十孔（地线）相通者分别为接A、B、C相的电压线圈。
　　3、过去习惯接法是第一个电流互感器(A相)接电表的1、3孔，第二个电流互感器（B相）两根线接电表的4、6孔，第三个电流互感器（C相）的两根线接电表的7、9孔，原本从母线上引出的三根火线（A、B、C相）分别接2、5、8孔，地线接第十个孔。但现在就不一定哦，请参照以上两条连接。
一般情况下，电能表接线都必须遵循左进右出的原则。三相电能表有两种接线方式:

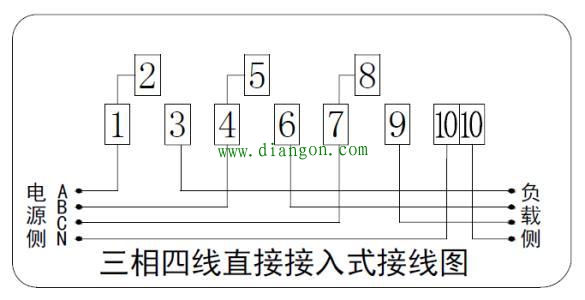

一，直接式(60A以下)，即1，4，7，10接三相四线电源ABCN，3，6，9，11接负载端ABCN;

二，互感器接法(60A以上)，1，4，7接电流互感器S1端(P1方式)

;3，6，9 接电流互感器S2端ABCN;2,5,8,接电源电压ABC;10脚接电源N，11脚接负载N。
