电路图中元器件之间连接线的表示方法

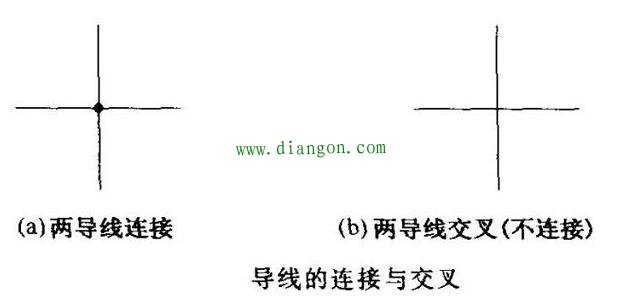

电子元器件之间的连接导线在电路图中用实线表示。导线的连接与交叉画法如下图所示。
图a)所示横竖两导线交点处画有一圆点，表示两根导电连接在一起，图b）所示两根导线交点处无圆点，表示两根导线交叉而不连接。

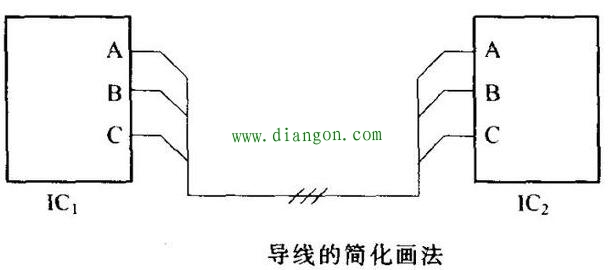

连接导线也可以用简化的画法。下图中IC1与IC2之间的连线上画有3道小斜杠，表示这里有3条导线分别将IC1与IC2的A与A，B与B，C与C连接在一起，而这3条导线之间并不连接。

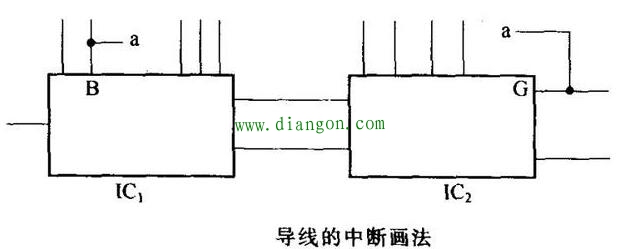

当连接导线的两端相距较远，中间相隔较多的图形区域时，可以采用中断加标记的画法。如下图所示，IC1的B端与IC2的G端之间的连接导线采用了中断画法，并在中断的两端标注有相同的标记“a”，分析电路图时应理解为两个“a”端之间有一条连接线。

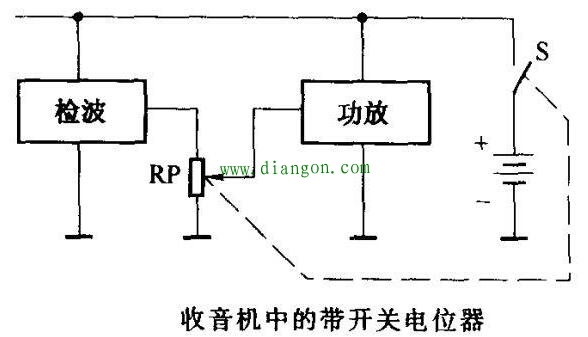

某些元器件之间具有非电的
（如机械的）联系，则用虚线在电路图上表示出来。下图中所示的收音机电路图中，用虚线将电位器RP与开关S联系起来，表示电源开关S受音量电位器RP的控制，它们是一个联动的带开关电位器。
