全封闭式压缩机的内外接线方式图解

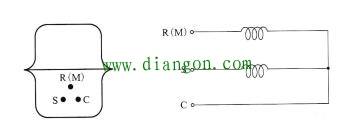

单相全封闭式压缩机在壳外有三个接线柱，进口机组中有的接线柱旁标有R(M)、S、C标志，如图所示。

R(M)-C:主线圈或运行线圈，线径较粗，内阻较小，电流较大。

S-C:起动线圈，线径较细，内阻较大，电流较小。

C：公共点。

R(M)-S:主线圈串联起动线圈，电阻最大，电流最小。

识别方法：使用万用表测量三个接线柱电阻值，将表的量程选在Ωx1档调零。用两试笔测量三线头任意两点的欧姆值并记录，最后得到三个不同的电阻值。阻值大小的次序为RC
