三菱plc条件跳转控制指令使用方法

指针P（Ponit）用于分支和跳步程序。在梯形图中，指针放在左侧母线的左边。FXIS有64点指针（P0~P63），FXIN，FX2N，和FX2NC有128点指针（P0~P127）。
条件跳转指令CJ用于跳过顺序程序中的某一部分，以控制程序的流程。当图中的X0为ON时，程序跳转到指针P8处，如果X0为OFF，不执行跳转，程序按原顺序执行。跳转时，不执行被跳过的那部分指令。用编程器输入程序时图中的指针P8放在指令“LD X14”之前。多条跳转指令可以使用相同的指针。
指针可以出现在相应跳转指令之前，但是如果反复跳转的时间超过监控定时器的设定时间，会引起监控定时器出错。一个指针只能出现一次，如出现两次或两次以上，则会出错。如果用M8000的常开触点驱动CJ指令，相当于无条件跳转指令，因为运行时特殊辅助继电器Ｍ8000总是为ON。
P63是END所在的步序。在程序中不需要设置P63。

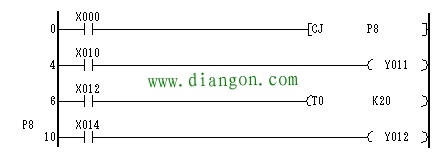

图 CJ指令的使用
