变频器制动电阻选择计算方法

配制动电阻需要计算电阻阻值R和功率Pr，为了在市面上买到标准的制动电阻，选型上可以适当的放大（即阻值比计算值选小，功率选大，但要考虑制动单元额定电流），计算方法如下：
1、阻值的选择
制动时，电机的再生能量几乎全部消耗在制动电阻上。可根据公式：
U*U/R=Pb
式中：U----系统稳定制动的制动电压（对于380VAC系统一般取700V）
2、制动电阻的功率选择
理论上制动电阻的功率和制动功率一致，但是考虑到降额为70%。可根据公式：
0.7*Pr=Pb*ED
Pr----制动电阻功率

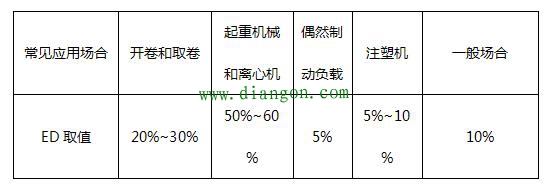

ED----制动频度，即制动过程占整个工作过程的比例。
