PA204S电源模块接线图

1．PA204S电源单元

该电源单元采用交流输入．可以连接100～120V或200～240V电源，使用时注意按照电源的电压调整接线。

该电源还可以输出直流24V，该电源的范围为19.2～28. 8V，输出电流为0.8A。该24V电源可以用于plc的外电路。

接线时，在电源单元和供电电源之间应该连接1：1的隔离变压器，该变压器的副边不接地，这样可以减小PLC和大地之间的噪声，还可以保证人员的安全。该变压器的容量按照每个机架120VA设计。

接线时注意LG端子和GR端子的作用。GR端子应该接地，注意接线电阻不大于100Ω(采用线芯截面为2mm2的线)。而LG端子是电源过滤器的中间抽头，一般不要求接地，但是当干扰很大时，可以将该端子与GR连接在一起接地。但是最好不要将PLC和PLC外的设备公用一个接地点。

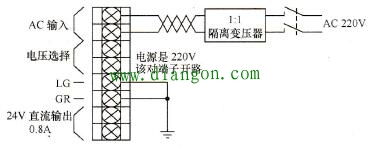

电源接线图如图1所示。

图1 PA204S电源模块接线图

2．电源中断问题

PLC内装了一个时序电路，该电路可以处理电源瞬时断电或欠压产生的误动作。该电路对待不大于10ms的短暂电源故障不予处理，如果电源中断10～25ms，并且提供给CPU的工作电压低于额定值的85%时，则该电路使PLC停止工作，输出自动断开，当恢复到85%以上时，该电路使PLC自动恢复运行。

3．电源输入电压波动

电源电压为100～120V的交流电源，允许波动85～132V。

电源电压为200～240V的交流电源，允许波动170～264V。

电源电压为24V的直流电源，允许波动19. 2～28V。
