星三角启动怎样接线?星三角启动接线方法图解

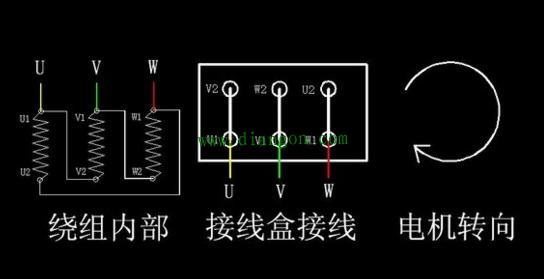

星三角启动不管怎样接错线，也不会出现星接正转、角接反转的情况。于是问题转化为:可以接出两种角接的接法，这两种角接转向一致。有认真的师傅用电机亲自接了两种角接试验转向，结果转向一致。看下图，这样接星接、角接转向一致。

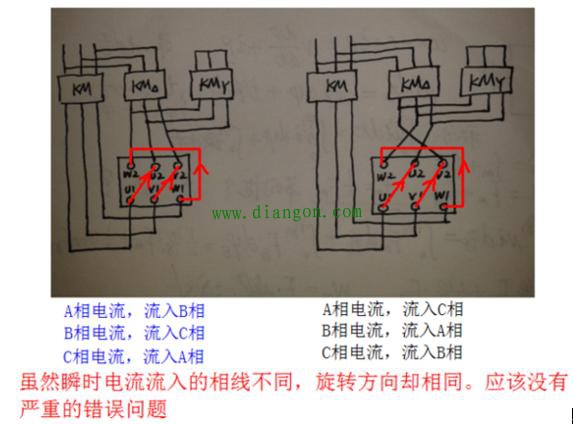

还是再画一个图描述一下吧。左图是正规接法，肯定没问题。如果接线错误接成了右边的样子，那么能实现星角转换么？现在已经证实的是，两图中的单独角接时电机转向相同。
