双控开关和多控开关电路接线图详解

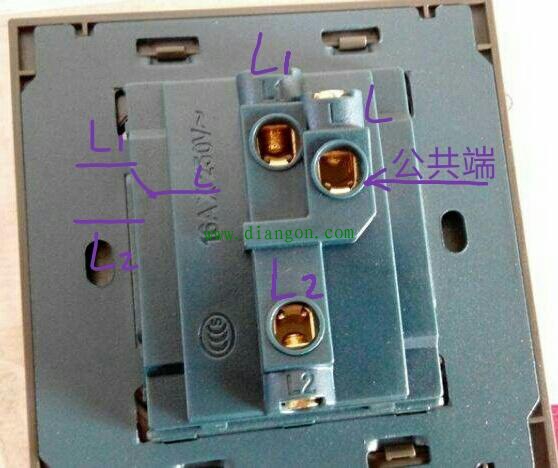

​双控开关又叫单刀双掷开关。它有一个公共端L 。不管开关在什么位置上，公共端总会与另两个端头L 1或L2的其中一个是接通的。按动开关，公共端就会与接合的那个端头断开，并和另一个端头接通。

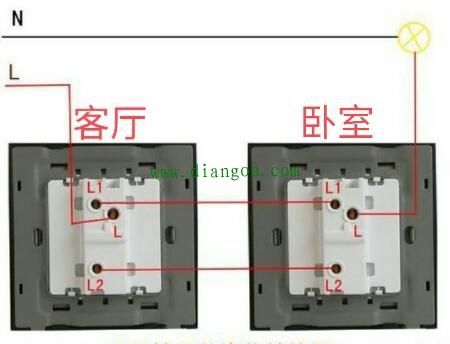

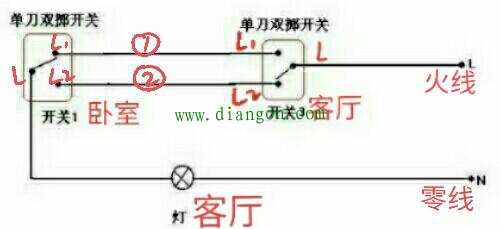

​清楚了开关的原理。再看电路的原理就很简单了。因为双控开关的公共端总会与另两个端口的其中一个总是接通的，如上图，在客厅和卧室同时要控制客厅的灯，此时客厅灯不亮的，如果按下客厅和卧室的任何一个开关，电路都会导通灯亮。按图接线，在客厅的双控开关的公共端L 接火线。L 1、L 2引两根电线到卧室的双控开关，同样也接到L1、L2上。从卧室开关的公共端L接根线到灯头，灯头的另一端接零线即可。
​​看到这里应该明白了吧。

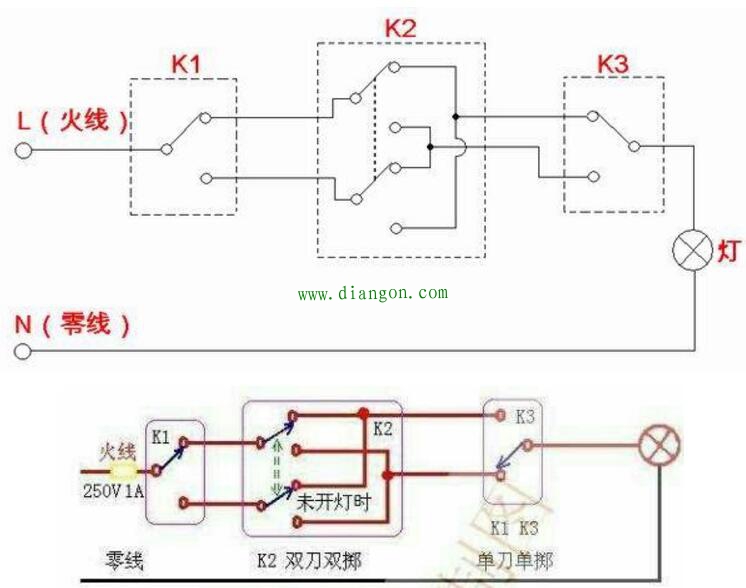

多控就是在三个甚至更多的地方控制一盏灯。先看原理图。

​多控电路两端的K1和K3都是单开双控，中间的是双联双控开关，也叫一开多控开关，其实就是两个单开双控的复合体。

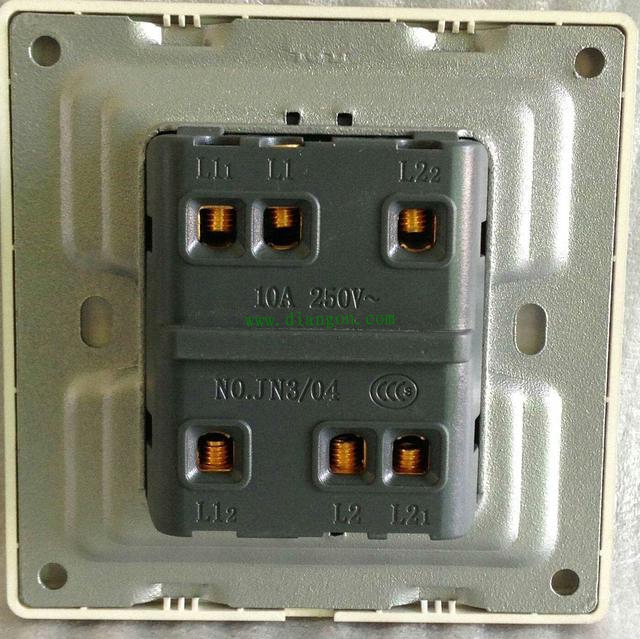

它的正反面外观如图。

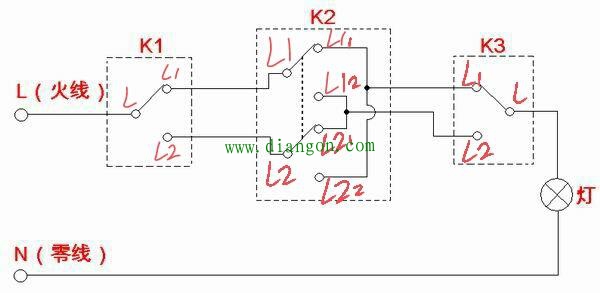

​L1 、L 11、L 12、是一组双控开关。L2、L21、L22、是一组双控开关。按下开关时两组开关同时动作。其外部用导线将L11和L22、L 12和L21、连接。这样无论原理图上的K1和K3在什么样的开关位置，按下中间的K2，电路都会接通。

​多控开关的接线有点绕人。一定要看懂原理图。多模拟几个开关在不同位置，线路的通断。

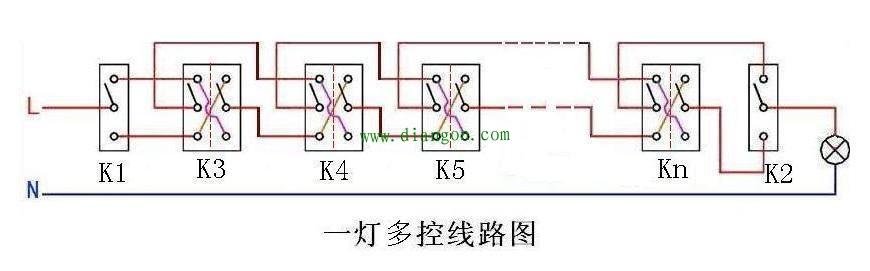

​超过三个地方控制一盏灯的电路图。原理都是一样，就是多串了几个单开多控开关。

最后大家比较一下两种一开多空开关的接线有什么不同。
