压力继电器主要装设在断路器的液压操动机构和压缩空气操动机构上。它带有多对电触点，主要用于控制操动机构电动机的启动、停止和断路器的闭锁以及发出相应的告警信号等。压力继电器各触点的动作值是预先设定的，它的动作只与被测介质的压力有关，而与其温度无关。
1.压力继电器的结构。以液体压力继电器为例，其结构如图1所示。它主要由多通体、柱塞、导向套、柱套、组合弹簧、阀针、行程开关等以及阀体内的各种零部件组成。

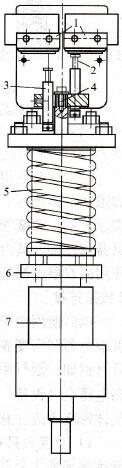

图1 液体压力继电器的结构
1-行程开关；2-阀针；3-阀；4-螺钉；5-组合弹簧；6-弹簧座；7-阀体
2.液体压力继电器的工作过程。液体压力继电器有多对电触点分别控制电动机的启动、停止以及输出闭锁断路器分闸、合闸、重合闸的指令或告警信号等。当压力升高或降低时，柱塞带动阀针向上或向下运动，在不同的压力值时使相应的行程开关电触点动作，以实现利用压力来控制有关指令和告警信号的输出。除此之外，还提供了备用行程开关触点，以供用户的特殊用途。
3.气体压力继电器的工作过程。对于在压缩空气操动机构中使用的压力继电器，其结构与液压机构中的有所不同。在二次控制回路中的63AG是控制电动机的触点，当空气压力降低至规定的值时，63AG触点闭合，自动启动空气压缩机打压，并发出自动补气信号；当空气压力升高至规定的额定压力时，其自动停止空气压缩机运转，补气信号自动消失。63AL是闭锁断路器的触点，当空气压力降低至某一规定的值时，63AL触点自动闭锁断路器，并发出闭锁信号；当空气压力升高至规定的压力值时，自行解除闭锁，闭锁信号也自行解除。63AR是闭锁断路器重合闸的触点，一般只给出一个压力降低闭合触点（也可给出压力降低断开触点）。当空气压力降低至某一规定的值时，63AR触点对断路器完整的重合闸操作顺序（即：分-0. 3s-合分）进行闭锁，以保证重合闸过程中两次分闸时，空气压力不至于降得太低。一般地，63AR触点只给出重合闸闭锁的信号，不对断路器直接进行控制，通常由用户利用该触点通过不同的接线方式进行有关的控制。当空气压力升至规定的压力值时，重合闸闭锁信号自行解除。
