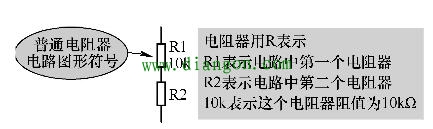

电阻器电路图形符号

*电路图形符号表示电阻器有两根引脚。
*用字母R表示电阻器
*R1中的1表示该电阻器在电路图中的编号
*10K表示该电阻器阻值为10KΩ

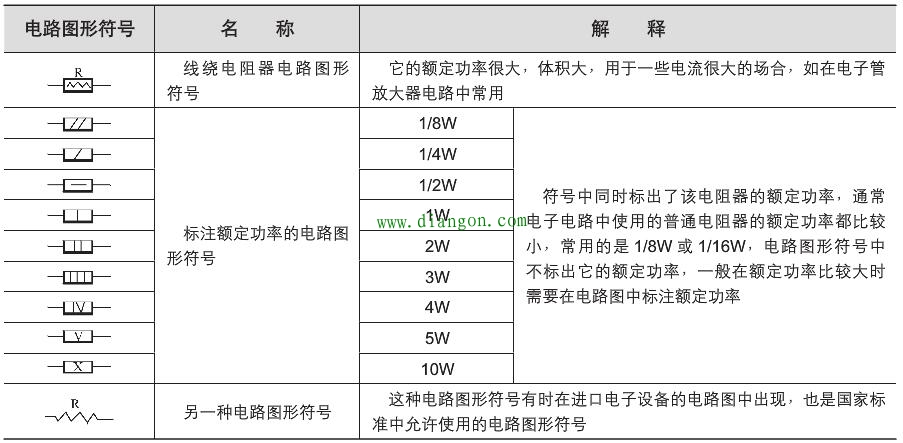

普通电阻器其他电路图形符号：

2.熟悉电路图中的电阻器电路图形符号：

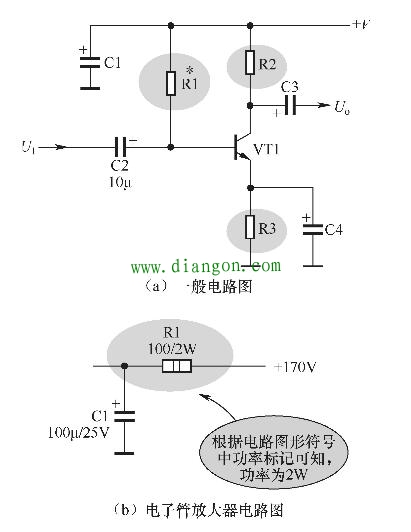

如图所示，电路图中的R1,R2和R3是3值电阻器。其中R1上标有"*",那这个*表示这个电阻的阻值允许在一定范围内调整大小。电路图中的电阻器符号通常不标出电阻器的功率，但是在一些电子管放大器电路图中的电阻器，会采用标出功率的电阻器符号，如图中(b)所示。

电路图中电阻器电路图形符号标注含义：

电阻器电路图形符号小总结：
1.认识电路图形符号，符号中表现出电阻器有两根引脚，而且没有极性之分。
2.一定要了解R的含义，R就是英文Resistor的缩写，在电路中就是表示电阻器的。
3.识别标称阻值，电路图中表示改电阻器的阻值大小，有时候阻值标注采用省略的表示方式，比如10K就表示电阻器的阻值是10KΩ。10就表示10Ω阻值。
4.电阻器标号，电路中电阻器很多，通常用数字进行标注区分，方便人员进行查看和寻找。
5.理出系统电路编组，整机电路复杂时，R前加系统电路编号，方便找对应电阻，如2R1,2R2，这是一个系统电路，1R2和1R1就是另外一个系统电路中的了，详细的标注请参考下图：

R前加上标号示意图：
6.电路图编号应该遵循从上到下，从左到右的编排顺序，方便查看和识别。
