什么是电气自锁?自锁电气控制电路原理图解

自锁

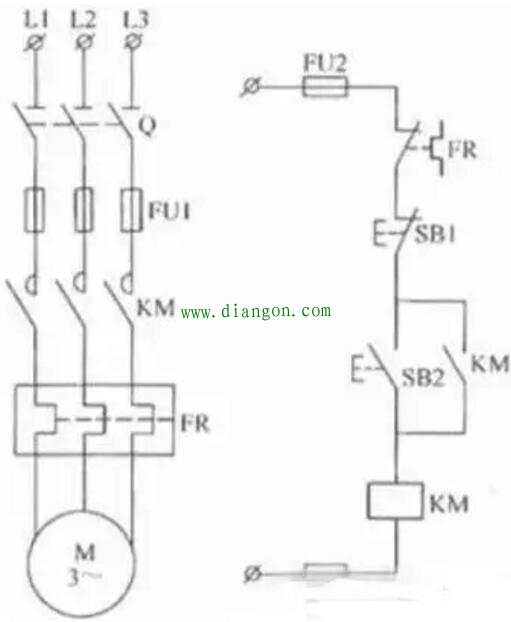

该图中，左侧为主回路，右侧为二次回路（为了方便看清，我们把主回路和二次回路连接处省略了）。此时我们只看二次回路，SB2为常开按钮，下方KM为接触器线圈，上方KM为接触器常开触点。若没有接触器的参与，即没有图中所有标有KM的地方，则SB2按下时回路通电，松开则断电（常开按钮特点，启动按钮都使用常开按钮）。因此我们接入了接触器线圈，并且把常开触点和SB2并联。由此就产生了按下SB2时线圈瞬间通电从而闭合常开触点，以保证松开SB2时回路依然有电的效果。

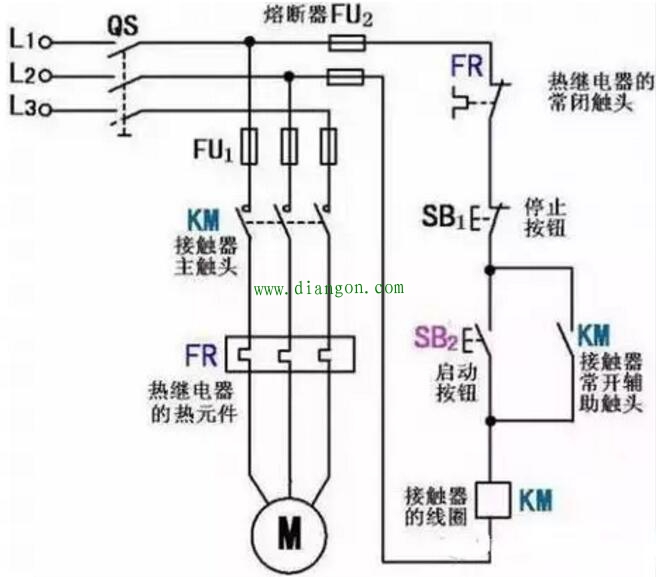

工作原理
1：启动。电机启动时，合上电源开关QS,接通整个控制电路电源。
按下启动按钮SB2,其常开点闭合，接触器线圈KM得电可吸合，并接在SB2两端的辅助常开同时闭合，
主回路中：主触头闭合使电动机接入三相交流电源启动旋转。
二次回路中:SB2按下后把电送到KM线圈，KM辅助触点接通后也为KM线圈供电，这样就形成了两路供电。
松开SB2启动按钮时，虽然SB2一路已经断开，但KM线圈仍通过自身的辅助触点这一通路保持给线圈通电，从而确保电机继续运转。
这种依靠接触器自身常开辅助触点而使其线圈保持通电的方式，称为接触器自锁，也叫电气自锁。这对起自锁作用的辅助常开触点称为自锁触点，这段电路称为自锁电路。
2：停止。要使电机停止工作，可按下SB1按钮，接触器KM线圈失电释放，KM主触头和辅助触头均断开，切断电动机主回路与控制回路电源，电动停止工作。
当松开SB1按钮后，SB1常闭触点在复位弹簧的作用下又闭合，虽又恢复到原来的常闭状态，但原来的KM自锁触点早已随着KM线圈断电而断开，接触器已不能再依靠自锁触点通电了。
3：电路保护环节。熔断器FU1、FU2分别为主电路 、控制电路的短路保护。热继电器FR作为电动机的长期过载保护。
