如果现在有个项目，需要MODBUS控制五个变频器，那该怎么办？也许你会说，这还不简单，把前面的通信程序复制五遍不就行了？理论上，这是可行的，但却是不可行的，为什么呢？因为串口在同一时间，只能进行一次数据交互。这个一次，是指一次读或是写操作。这就好比一个很窄的路口，一次只能通过一辆汽车，如果五辆汽车一起通过，势必会引起堵塞，一辆也过不去，但我们需要过五辆怎么办？那就需要交通灯或是交警指挥交通，通信也一样，也需要有交通灯或是交警，而在MODBUS通信中，就需要我们自己来当交警，通过程序控制通信流程，这就是轮询方式。而MODBUS通信实现轮询，有两个常用的方法。
1.时间间隔法
所谓时间间隔法，就是每个操作分配一个固定的时间，比如第一秒写入频率，第二秒读取频率，第三秒读取电流，当然，这个时间是要根据实际情况来设置的，我们看一个例子

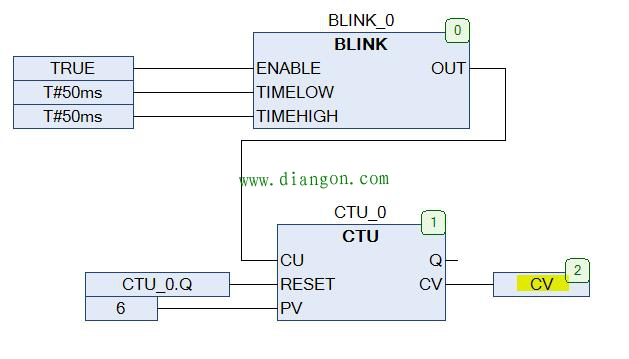

图一时间间隔
如图一所示，这是一个BLINK 和计数器两个功能块组成的程序，BLINK产生一个50毫秒的脉冲，而计数器对此脉冲进行计数，因此，计数器的当前计数值CV 也就是图中黄色荧光笔部分，就会从1 到6每隔50毫秒递增一次。这样，就为每一次操作分配了50毫秒的时间。
图二 利用时间间隔触发通信
如图二，红色圆圈部分，当数值等于1的时候，我们写入地址0002，当数值等于2的时候，我们读取103，依次类推。黄色荧光笔部分是触发路径。
2.功能块触发法
功能块触发法，是利用功能块的状态参数来触发下一次通信，也就是我在介绍通信的时候使用的BUSY信号

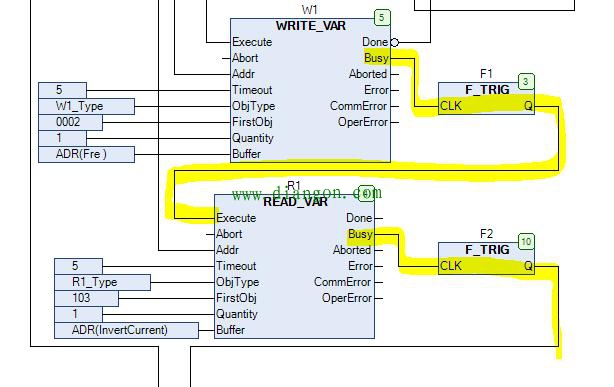

图三 利用BUSY信号触发下一次读写
如图三所示，当写入0002通信完成后，利用BUSY信号来触发下一次通信，读取103的值。图中黄色荧光笔的部分，就是触发路径，当上一个通信功能块的BUSY信号产生下降沿的时候，证明这次通信已经完成，以此来触发下一次通信。
以上，就是两种常用的轮询方法，它们各有优缺点，最好的方式就是两者结合。利用时间间隔，这个时间间隔的设置就很讲究，时间太短，可能通信还没完成，时间太长影响效率。而利用功能块的BUSY信号，可以很好解决这个问题，但是，一旦一个环节通信出错，BUSY信号无法给出，就会造成后面的通信无法进行，那么该如何结合呢？那就是用时间间隔来确定从站之间的通信间隔，而同一个从站的读写就用功能块信号触发，这样即使通信有错误，也只是影响一个从站。
我们为每个从站分配30毫秒的时间，那么轮询10个从站只需要300毫秒，这基本能满足我们的需求，而又能保证每个站的通信时间。因为超过10个从站，就不建议用MODBUS通信了，那样就要考虑使用总线了。而一个从站内部，要读写多次的时候，就用BUSY信号触发。这样，即使一个从站通信出现问题，也不会影响下一个从站的通信。
