电工作业：给你一双慧眼，及时发现此类“隐蔽缺陷”
时间：2023-03-06来源：佚名
|

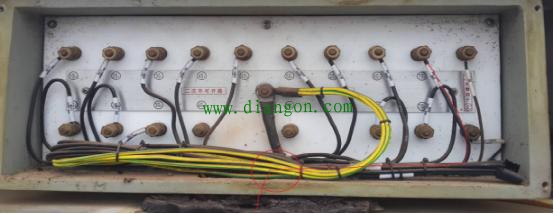

从事电气二次作业，不怕保护动作，怕的是保护不正确动作。本文结合一起典型的因二次回路（电缆）原因引起的保护不正确动作事件，分析非保护原因的“隐蔽缺陷”，提出要认真检查隐蔽部位电缆芯的外观状况的要求，希望对广大电工有所帮助。 2016年12月，某变电站线路“主一保护电流差动保护动作”、“B相跳闸”、主二保护光纤纵联距离、零序保护动作,断路器保护重合闸动作.断路器重合闸动作约10ms后，Ⅰ组母线第一套母差保护（深圳南瑞BP-2C-H）A相差动动作，动作电流0.6安。从保护动作情况来看，属于B相瞬时故障，重合闸动作（单跳单重一次）的情况，属于正常动作；而重合闸动作后母差保护出口动作，就特别不正常了，属于保护误动，需认真检查和分析原因。 现场检查Ⅰ组母线设备、断路器及其TA外观无放电灼烧痕迹；对断路器TA特性试验（变比、极性、伏安特性、准确度、限制系数），试验数据均合格；进行断路器动作特性检测和机构回路检查，均为合格；对断路器及TA SF6气体检测，测试断路器、TA本体SF6气体成分和分解产物，现场检查无异常。电流回路对地绝缘性能检查时，在进行母线差动保护用电流互感器绕组A、B、C、N三相电流回路分别对大地的绝缘性能检查时，发现A相（A350）绝缘较低，经全面检查电缆及中间连接部分，发现端子接线盒电缆芯弯折部分与底座有压痕现象，导致绝缘下降。利用备用芯更换该相电缆芯，再次检查后，绝缘恢复正常。
因电缆芯弯折部分与底座有压痕，导致断路器端子箱至A相电流互感器本体电缆电缆对地绝缘降低；当线路B相单瞬故障重合闸动作时，系统中产生的频率和幅值较高的冲击电量通过TA传递到电流回路二次侧，使绝缘已降低的A相电流回路绝缘击穿，导致二次电流回路两点接地后，较大暂态地网电流造成母差保护出口动作。 可以看出，此类缺陷比较隐蔽，在检查中需认真测试二次电缆绝缘才能发现。在日常的二次专业检查中，需有针对性的排查电流互感器接线盒中电缆的弯折情况，调整弯折角度避免与金属部分存在类似压痕情况。以此类推，电缆的接线盒、端子箱、电缆桥架的转弯处等环节，往往是电缆容易出现问题的“隐蔽点”，需利用检修停电机会，认真排查和梳理。 |
