多股导线与柱型端子的连接方法

连接时，必须把多股线芯按原拧绞方向用钢丝钳进一步绞缠紧密，要保证多股线芯受压紧顶压而不松散。由于多股线芯的载流量较大，孔上部往往有两个压紧螺钉，连接时应先拧紧第一枚压紧螺钉（近断口的一枚），后拧紧第二枚，然后再拧紧第一枚和第二枚，要反复加拧两次。在连接时，线芯直径与孔径的匹配一般应比较相称，尽量避免出现孔过大或过小的现象。三种情况的工艺处理如下：
(1)在线芯直径与孔径大小较匹配时，在一般用电场所，把线芯进一步绞紧后装入孔中即可，如图a所示。若在用电危险场所，为了防止线头可能从孔中脱出，应做如下处理：
线头绝缘层应剥去多一些，在进一步将线芯绞紧前，线芯端头分三级剪去多余部分。以7股线为例，宜2股剪得最短，4股稍长，长出单股线芯直径的4倍，另1股最长，长出能在4股稍长线芯上紧缠两圈的需要量，待多股线芯作进一步绞紧后，把这股最长线芯紧缠在端头上。这样，能使线头的线芯端子略大些，在压紧螺钉松动时，即使导线稍受外力牵拉，也不易脱出孔。
(2)在孔径过大时，可用一根单股线芯在已作进一步绞紧后的线芯上进行较紧密的排绕，如图b所示，然后进行连接。
(3)孔过小时，通常是导线在流密度选用过低所致，所以可把多股线芯中处于中心部位的线芯剪去（7股线剪去一股，19股线剪去1～7股），然后重新绞紧，进行连接，如图c所示。

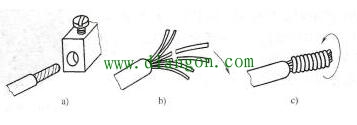

图 多股线芯与柱型端子的连接方法
a)孔大小适宜时的连接 b）线径过大时的连接c）线径过小时的连接
