初学PLC梯形图编程应遵循的设计规则

初学plc梯形图编程，应要遵循一定的规则，并养成良好的习惯。下面以三菱FX系列PLC为例，简单介绍一下PLC梯形图编程时需要遵循的规则，希望对大家有所帮助。有一点需要说明的是，本文虽以三菱plc为例，但这些规则在其它plc编程时也可同样遵守。
（1）梯形图所使用的元件编号，应在所选用的PLC机规定范围内，不能随意选用。
（2）梯形阶梯都是始于左母线，终于右母线（通常可以省掉不画，仅画左母线）。每行的左边是接点组合，表示驱动逻辑线圈的条件，而表示结果的逻辑线圈只能接在右边的母线上。接点不能出现在线圈右边。如图1（a）应改为（b）：

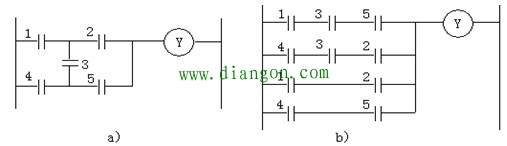

（3）接点应画在水平线上，不应画在垂直线上，如图2（a）中的接点X005与其它接点间的关系不能识别。对此类桥式电路，应按从左到右，从上到下的单向性原则，单独画出所有的去路。如图（b）所示：

图1 触点不能再线圈右边

a） 桥式电路 b)等效变换电路
图2 桥式电路梯形图

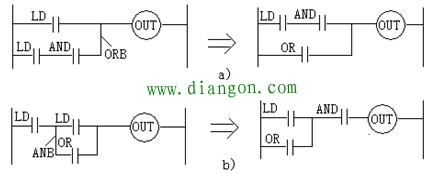

（4）有串联线路相并联时，应将触点最多的那个串联回路放在梯形图最上部。(http://www.gdzrlj.com/版权所有)有并联线路相串联时，应将触点最多的那个并联回路放在梯形图最左边。这种安排程序简捷，语句少。

a)串联多的电路尽量放上部 b)并联多的电路尽量靠近母线
图3 梯形图编程时应遵循的两个优化原则
（5）不宜使用双线圈输出。若在同一梯形图中，同一组件的线圈使用两次或两次以上，则称为双线圈输出或线圈的重复利用。双线圈输出一般梯形图初学者容易犯的毛病之一。在双线圈输出时，只有最后一次的线圈才有效，而前面的线圈是无效的。这是由PLC的扫描特性所决定的。
