什么是保护接零与保护接地

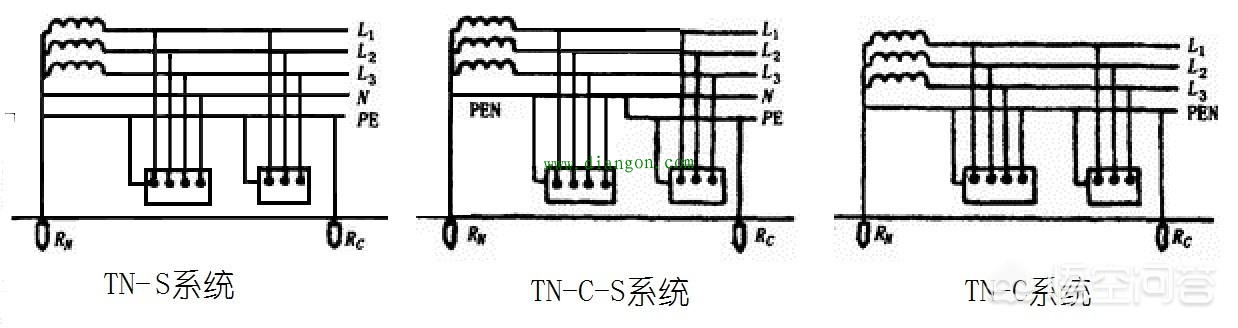

TN系统图
通过上图可知，TN-S系统是三相五线制供电系统，它的PE（保护地线）和N（零线）在变压器的工作接地点或者低压配电房处，它们是相连的，然后才独自单独敷设至供电用户和电气设备，PE线需要做重复保护接地
TN-C-S系统也是我们常见的，特别是共用变压器的市电的敷设线路基本上都是这个系统，既PE和N有部分是重叠一起，一部分是单独敷设，也就是部分线路是可以做接零保护，有部分是可以做接地保护。比如在公用变压器配电线路中，供电公司敷设的三相四线主干线，在入户给用户时，会在PEN线上做一个重复接地，再引入入户配电箱里，做独立PE线使用，使用户里面供电成为TN-S系统。
TN-C系统是一个PE和N共用的保护接零系统，在90年代以前，工矿企业、民用住宅里广泛应用，随着时代的发展现在很少地方用到这个系统接线方式，而是采用TN-C-S系统，因为它是优化了TN-C和TN-S系统的优点，因此在现实电气系统设计时，得到广泛应用。
最后要强调一点，在TN系统中，无论是那个子系统都要做好重复保护接地这个工作，以降低零线或者地线断线的危害性。
TN-C-S系统:伪三相五线制,三相四线制PEN线规定距离内接地,在入户端就近接地,进入入户端后分为五线制到达用电设备。对设备直接使用者接线对号入座就可!导线分为入户端前为黄、绿、红、黄绿线、入户端后分为黄、绿、红、N淡蓝、PE黄绿线。节省入户端前的淡蓝线!
TN-S系统:三相五线制,变压器销出三相五线制PE在规定距而丙接地,入户端就近接地。五线制到达用电设备,对设备直接便用者接线对号入座就可。导线分为黄、绿、红、N浅蓝、PE黄绿线，是最费材料的系统。
因为PEN、PE线都在地,广义上讲对使用者供电、使用无区别。
对设备使用者的安全角度来看TN-C-S系统和TN-S系统是相等的!对用电者安全使用素质相对素质可以放得很低!知道一定的基本安全知识即可使用。
而对于TN-C系统,是考验一个职业电工的安全技术素质!考验对于PEN线的知识如何区分PE保护零线、N工作零线的PEN线的区分用途方法！须要经过培训的合格的素质！真正理解PE保护零线、N工作零线的区分。
所以,TN-C-S和TN-S系统专虑的是安全!TN-C考虑的是节省材料。但对供电、使用无区别。
1、TN-C系统TN-C-S系统TN-S系统部是TN系统,即接地T电网,设备金属外壳保护接零N。
2、TN-C-S系统TN-S系统对负载都是N、PE要分开,以采用剩余电流漏电保护.
3、TN-S系统N、PE全要分开,可以采用剩余电流漏电总保护方式.
4、不是TN-C系统节省一根线,而是TN-C-S系统TN-S系统多了一根线,以采用剩余电流电保护功能。
保护接零：把电工设备的金属外壳和电网的零线可靠连接，以保护人身安全的一种用电安全措施。把电工设备的金属外壳和电网的零线连接，以保护人身安全的一种用电安全措施。
在电压低于1000伏的接零电网中，若电工设备因绝缘损坏或意外情况而使金属外壳带电时，形成相线对中性线的单相短路，则线路上的保护装置（自动开关或熔断器）迅速动作，切断电源，从而使设备的金属部分不至于长时间存在危险的电压，这就保证了人身安全。
多相制交流电力系统中，把星形连接的绕组的中性点直接接地，使其与大地等电位，即为零电位。由接地的中性点引出的导线称为零线。
保护零线是相对于工作零线而言的，两线来源为同一点，出了配电室不可混合，各负其责。工作零线有电流，用于单相用电设备回路；保护零线无电流，专门用于接电器外壳起保护作用。与接零保护是一个事情的不同说法。
保护接地：是为防止电气装置的金属外壳、配电装置的构架和线路杆塔等带电危及人身和设备安全而进行的接地。所谓保护接地就是将正常情况下不带电，而在绝缘材料损坏后或其他情况下可能带电的电器金属部分（即与带电部分相绝缘的金属结构部分）用导线与接地体可靠连接起来的一种保护接线方式。保护接地一般用于配电变压器中性点不直接接地（三相三线制）的供电系统中，用以保证当电气设备因绝缘损坏而漏电时产生的对地电压不超过安全范围。
当设备外壳带电时（也就是设备内部带电体碰到了设备外壳）如果人不小心触摸到了设备，由于设备外壳是带电的（或者说设备外壳与大地存在较大的电位差） 那么电流就会经过人体流入大地 一旦人体内有电流流过，那么人就触电了，触电是很危险的，但是设备外壳是不是带电我们用肉眼是看不出来的，所以万一设备带电人碰上就玩完了，所以我们就要预防这种情况的发生 预防措施就是给设备外壳加装一根地线，我们知道地线的一端是与大地相连一端与设备外壳相连的，我们给它加装这一条地线的目的就是为了一旦设备外壳带电，那么电流就可以从我们给他接的那一条地线上流入大地，这样人在触摸到的话就安全了，在者用电位的角度解释一下，由于大地的电位是0，那么我们用一根导线 把大地与设备连起来，设备的电位也就成0了，设备的电位成零了对大地就不存在电位差了（也就是不存在电压了）， 这样人在触摸到的时候就不会触电了 接地电阻（就是接地导线的电阻）越小越好，大了还是会造成触电事故的。与接地保护是一回事。
