交流接触器结构、符号与工作原理

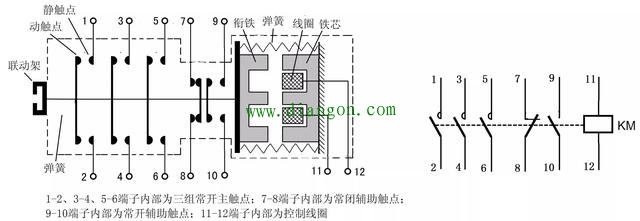

交流接触器的结构及符号如下图所示，它主要由三组主触点、一组常闭辅助触点、一组常开辅助触点和控制线圈组成，当给控制线圈通电时，线圈产生磁场，磁场通过铁芯吸引衔铁，而衔铁则通过连杆带动所有的动触点动作，与各自的静触点接触或断开。交流接触器的主触点允许流过的电流较辅助触点大，故主触点通常接在大电汉的主电路中，辅助触点接在小电流的控制电路中。

有些交流接触器带有联动架，按下联动架可以使内部触点动作，使常开触点闭合、常闭触点断开，在线圈通电时衔铁会动作，联动架也会之运动，因此如果接触器内部的触点不够用时，可以在联动架上安装辅助触点组，接触器线圈通时联动架会带动辅助触点组内部的触点同时动作。
