plc栈指令MPS、MRD、MPP的使用说明

在plc程序控制中，有时需要将运算的中间结果进行暂时存储，等到要用时再取出来使用，因此在PLC中有11个被称为栈，存储中间运算结果的存储器。使用MPS指令将程序运算的中间结果压入栈中的第一层，栈中原来的数据依次向下一层移动；使用MRD指令将栈中最上层的数据读出，读栈时，数据不发生移动；使用MPP指令将存入栈中的数据向上一层移动一次，并将最上层的数据取出。打个比方，进栈好比手枪压子弹，出栈好比退子弹，先进的后出，后进的先出如图所示。
MPS与MPP指令必须成对使用，且连续使用不超过11次，图是栈指令的使用说明。

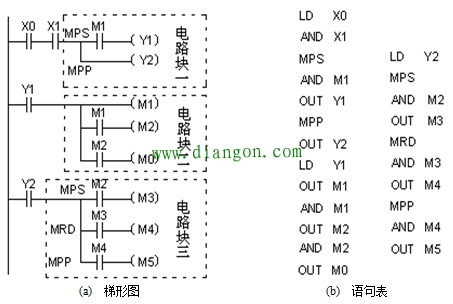

图 栈指令的使用说明
电路块一与电路块三需要用栈指令，而电路块二是在OUT指令后，通过接点对其它线圈使用OUT指令称为纵接输出或连续输出，这种连续输出可以多次重复使用，如是顺序改成电路块一的顺序，则必须使用栈指令，这时程序步会增多，因此在程序设计时要仔细斟酌。
