自制带电流指示的4~20mA电流信号发生器

调试现场取得电流信号的方法有很多，如由24V或10V电源串接限流电阻来取得，但毕竟有不便之处，如果有一款便携式可调并带电流值指示的电流发生器，则能生色不少。

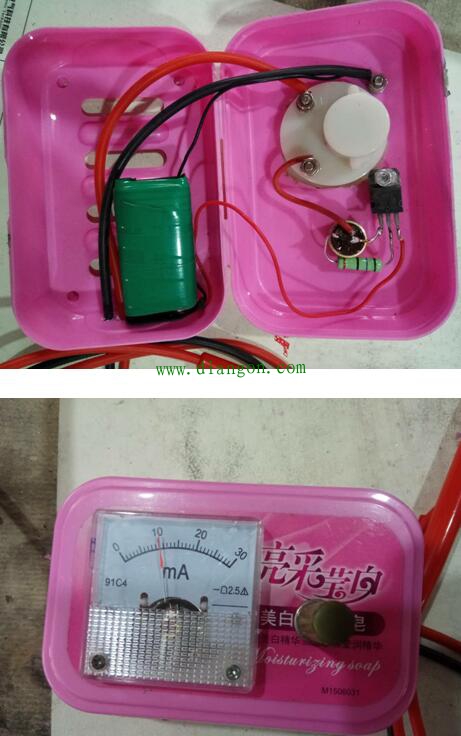

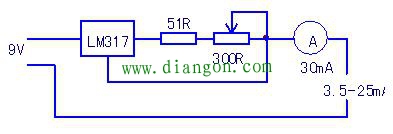

网购了91C4型30mA指针式表头，和WS-1型300Ω0.5W可调电位器，找出一只51Ω普通电阻，准备了9V电源和电池插座，去超市选了一款肥皂盒，测试引线采用现成的万用表表笔。东西齐了，开始动手制作。因功耗小，LM317无须加散热片。
试验效果不错。

电流信号输入端负载电阻为250Ω或小于此值时，最好。若负载电阻偏大，为保证最大电流输出能力，建议提高供电电压，如采用12V或24V供电电源（9V电池两节串联也是好方法）。
特点：
1、电路元件小，制作简单；
2、袖珍型，便于携带；
3、有电流指示，调整方便。
4、不用时无能量消耗，电池使用寿命长；
5、尚有功能扩展余地，暂时保密。

使用方法：
1、先将测试线短接，调电位器旋钮，观察电流表指示，应在4-20mA以内变化，此为检测仪测试；
2、将测试线接入电流信号输入端，调节旋钮，送出调试设备所需电流信号。
1步骤可略，直接进入2步骤。
用途：
1、用于测验仪表或变频器等电器设备的的相关信号输入电路的好坏；
2、用于安装或维修设备的调试。
