家用漏电保护器过电压保护电路原理图解

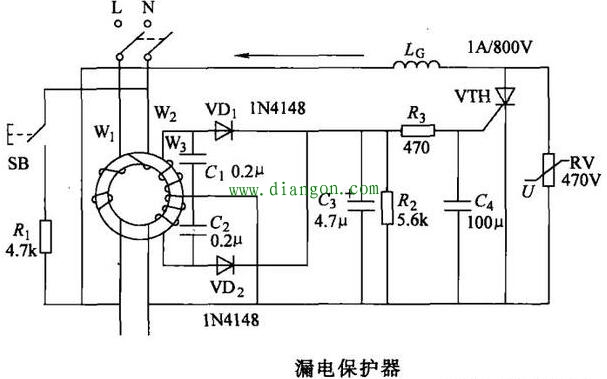

家电漏电保护器上利用“剩余动作电流”原理派生过电压保护功能。如下图所示的电路中，在试验按钮SB和实验电阻R1构成的回路两端并联一只压敏电阻（标称值使用时确定）或辉光启动器的氖泡，使漏电保护器具有过电压保护功能。

其原理是：试验回路是跨接在电流互感器上下两端的电源的两侧，在这上边通过的电流，就相当于T的一次侧通过的剩余电流，这就模拟了人体触电或设备漏电状况，借此验证电路动作是否正常。当在SB，R1回路并联稳压二极管一类的元器件后，其稳压值就是过电压保护动作值，一般设定为280V，当电网故障原因引起电压升高超过设定值时，稳压二极管很快导通，互感器一次侧出现剩余电流，二次侧感应出漏电流信号，经处理放大后推动执行部件脱扣器迅速动作，切断电源。
