用指针式万用表测量二极管方法图解

　　普通二极管的检测是根据二极管的单向导电性，通过测量二极管的正、反向电阻，可方便地判断二极管的好坏。一般将万用表拨到RX1k档，用黑表笔接二极管的正极，红表笔接二极管的负极，称为正向测量，正向测量所得的阻值称为正向电阻，如图1所示，图中实测正向电阻为5.2kΩ。一般二极管的正向电阻值为几千欧，此值愈小愈好。将万用表的黑表笔接二极管的负极，红表笔接二极管的正极，称为反向测量，反向测量所得的阻值称为反向电阻，如图2所示，图中实测反向电阻为无穷大。

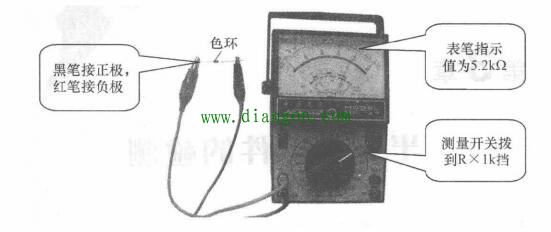

　　图1 用指针万用表正向测量二极管

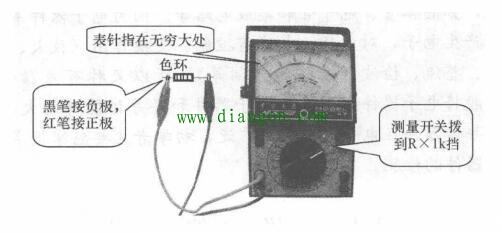

　　图2 用指针万用表反向测量二极管

　　对于二极管，正向测量时，若二极管导通（指针大幅度偏转），而反向测量时，二极管不通（指针不偏转）说明二极管良好。若正向测量或反向测量时，二极管的阻值均为0，说明二极管已击穿。若正向测量或反向测量时，二极管的阻值均为无穷大，说明二极管已开路。若正向电阻或反向电阻比较接近，说明二极管失效。
　　对于检波二极管或小功率整流管，应将万用表拨至Rx100档，其正向电阻约几百欧（硅管为几千欧）：对于整流二极管，特别是大功率的整流二极管，应将万用表拨至Rx1k档，其正向电阻约十几或几时欧。检测反向电阻时，除大功率的硅材料整流二极管以外，一般应将万用表拨至Rx1k档，其阻值应在几百千欧以上。
　　顺便指出，检测一般小功率二极管的正、负向电阻值，不宜使用Rx1k和Rx10k档。这是因为前者通过二极管的正向电流较大，可能烧毁管子；后者加在二极管两端的反向电压太高，易将管子击穿。另外，二极管的正反向电阻阻值随检测用电表的量程（Rx100档还是Rx1k档）不同而不一样，甚至相差比较悬殊，这属于正常现象。
