电气二次回路看图口诀

先看一次，再看二次，看完交流，看直流。交流看电源、直流找线图线圈对应查触头，触头练成一条线上下左右顺序看，屏外设备接着连。
第一步：先看一次后看二次
一次：断路器、隔离开关、电流、电压互感器、变压器等。了解这些设备的功能及常用的保护方式，如变压器一般需要装过电流保护、电流速断保护、过负荷保护等，掌握各种保护的基本原理；再查找一、二次设备的转换、传递元件，一次变化对二次变化的影响等。
第二步：看完交流看直流
先看二次图的交流回路，以及电气量变化的特点，再由交流量的"因"查找出直流回路的"果"，一般交流回路较简单。

第三步：交流看电源，直流找线圈
交流回路一般从电源入手，包含交流电流、交流电压回路两部分；先找出由哪个电流互感器或哪一组电压互感器供电（电流源、电压源），变换的电流、电压量所起的作用，它们与直流回路的关系、相应的电气量由哪些继电器反映出来。

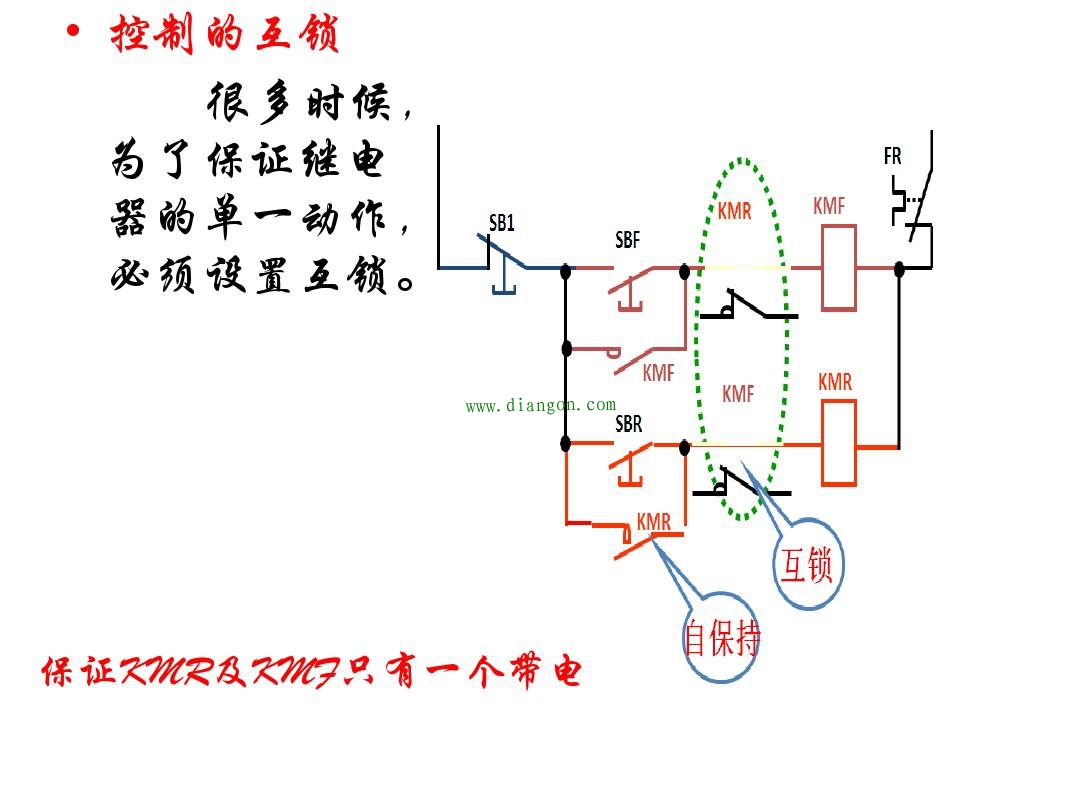

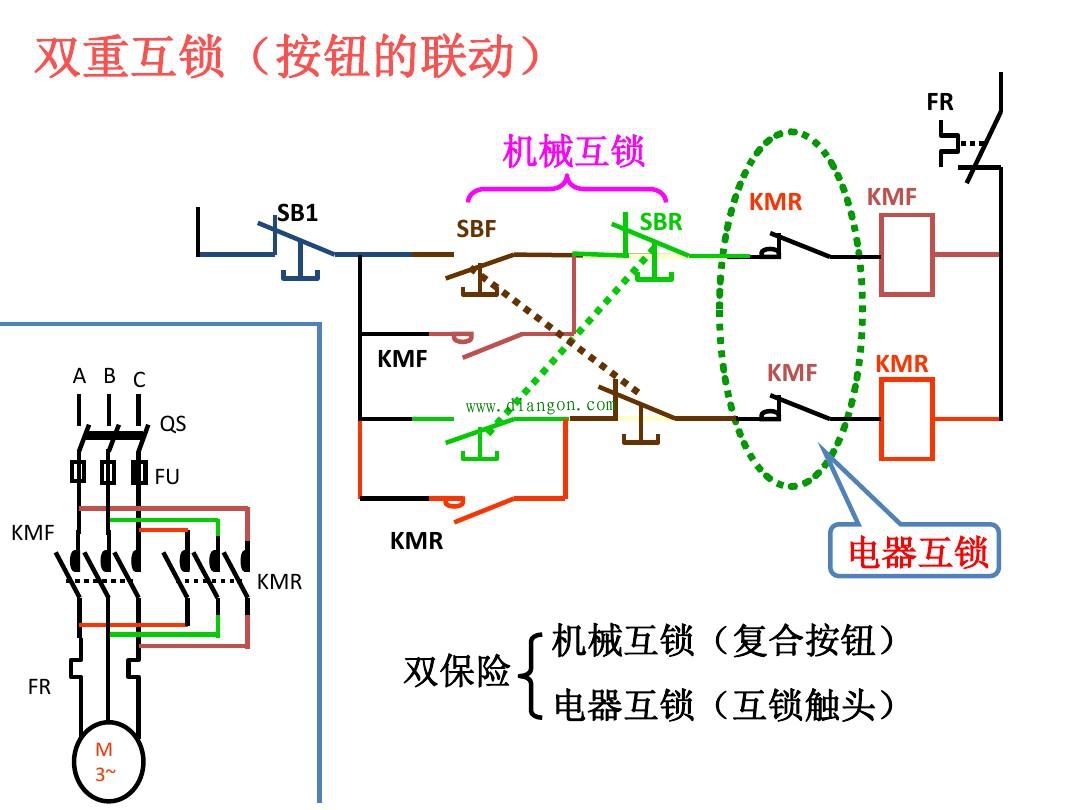

第四步：线圈对应查触头，触头连成一条线
找出继电器的线圈后，再找出与其相应的触头所在的回路，一般由触头再连成另一回路；此回路中又可能串接有其它的继电器线圈，由其它继电器的线圈又引起它的触头接通另一回路，直至完成二次回路预先设置的逻辑功能。

第五步：上下左右顺序看，屏外设备接着连
主要针对展开图、端子排图及屏后设备安装图。原则上由上向下、由左向右看，同时结合屏外的设备一起看。记住这5个顺口溜，那么接下来就能轻而易举的解决了！
