施耐德PLC通讯功能块ADDM ,READ_VAR,WRITE_VAR介绍

施耐德plc通讯的套路就是三个功能块，ADDM ,READ_VAR,WRITE_VAR,下面分别介绍
1、ADDM
ADDM功能块是地址转换，就是把PLC 的物理地址转换成PLC可识别的地址类型，这句话比较拗口，通俗讲，就是把字符串型变量，转换成ADDRESS 型变量，我们还是看例子

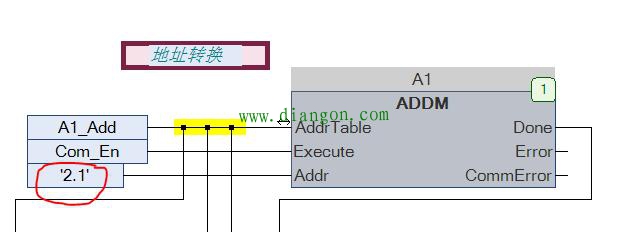

图一 ADDM功能块
如图一，图中红色圆圈内就是一个字符串型变量 '2,1' 第一个数字2表示PLC 的串口2，第二个数字1 表示读取的从站地址，也就是变频器的地址，而此功能块就是把此地址转换成ADDRESS型变量 A1_Add。也许你会有疑问，为什么这么做？我也不知道，此款PLC就是这样，这就是它的套路，对于此种套路，我们只能牢记。在其他PLC特别是日系，一般是通过设置参数的方式实现，也有使用指令的。
还有一点，黄色荧光笔部分的三个黑点，是表示电路相通，而它正是把转换好的地址赋值给下面我们要介绍的功能块。也就是说，读写功能块读取或写入变量的从站地址就是使用变量A1_Add。
2 、WRITE_VAR
此功能块是用于往从站写数据，也就是写入变频器的运行频率。

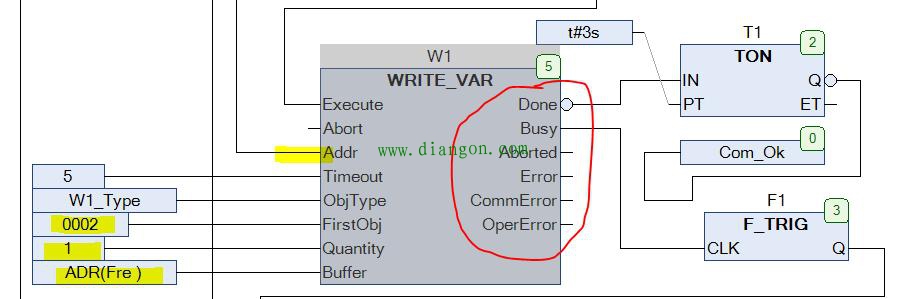

图二 WRITE_VAR 功能块
这个功能块的信息量就很大了，我们一点点分析
1 看黄色荧光笔部分 Addr,这个就是从站的地址，也就是变频器的地址，它是一个ADDRESS型变量，就是我们在ADDM功能块中转化的，就是图一的那三个黑点，就是连接到此处的，这也是CFC的优点，要用的变量轻松一连，而在FBD或是LD 中，我们就要建立一个中间变量传递一下了。
2 下面三处用荧光笔表示的 就是此功能块的精髓了，它表示往变频器的地址0002开始写入一个WORD型变量，而写的这个数值放在PLC变量Fre里，这就是这个功能块的目的，也是此次通信的目的，执行结果，就是把PLC变量Fre的值，写到了变频器的0002里面。当然，此处我们只写入了一个WORD,其实此功能块是支持一次写入125个的，因为Quantity是一个SINT型变量。Fre是一个数组型变量，当我们要一次写入很多数值的时候，用数组就很方便了。
此处有个知识点，通信只能读取或是写入WORD型变量，而WORD型变量的值只能是正数，当我们要读取或是写入负数的时候，该怎么办呢？大家可以思考一下。
3 右边红色圆圈是功能块的输出，它表示了功能块执行的各种状态，它是标准的PLCopen信号（关于PLCopen以后会详细介绍，今天只介绍与此功能块有关的）
Done 表示功能块执行正常后置为TRUE,此处，我们取它的反信号来监控通信状态，如果超过3S没有Done信号，我们可以认为此次写入失败，那么就代表通信失败。
Busy表示功能块执行情况的输出，如果为高电平，表示功能块正在执行。我们读取它的下降沿，来触发下一次操作。
Error是功能块的错误，可能你会有疑问，为什么通信错误不用这个信号呢？其实这个错误表示的范围更广,它表示功能块检测到错误就报警，有时候，我们通信正常，但是当我们读取的数据有问题，或是参数设置不正确时，也会报错，而我在程序中的错误仅仅是通信不上的错误，也就是，这个Error表示的范围更广泛，它更适合我们调试的时候监控。而我在程序中取的通信错误，是在上位机做监控用的。
3、READ_VAR
读取和写入的功能块完全一样，大家可以尝试自己分析一下。

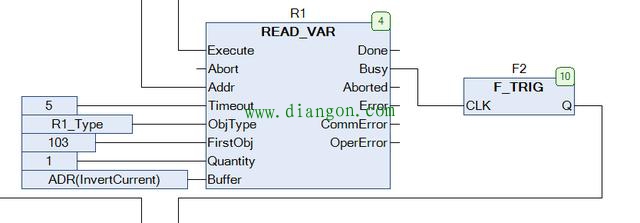

图三 READ_VAR功能块
4、数据的处理

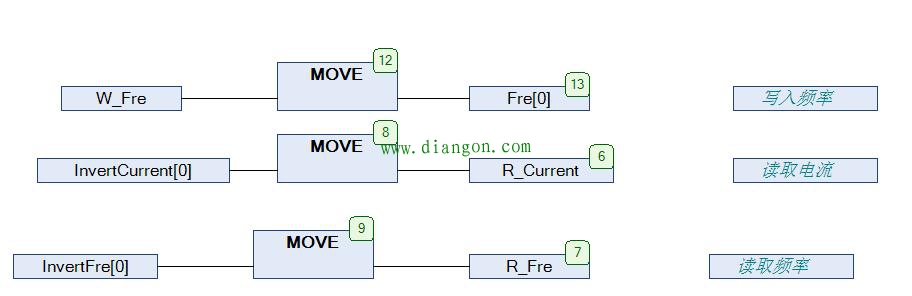

图四 数据的处理
这段是程序中和我们直接相关的，写入的频率，读取的频率和电流都是用MOVE指令处理，放到指定的变量中，方便我们使用，毕竟通信的最终目的就是交互数据。
总结：这就是施耐德PLC,MODBUS/RTU通信程序的三个功能块，其实本文还有一个目的，那就是我在前面文章指出，初学PLC有一个很大的误区，就是喜欢对着视频或是书本一条条学指令，其实这是错误的，正确的方式是在程序中学习指令，试想，如果你不知道MODBUS通信，没有这个通信例子，干巴巴的学这三个功能块，是很枯燥的，是毫无意义的，你也许心里会有一万匹草泥马奔腾而过，这都是些什么玩意，但是当你根据这个实例，当你面对一个变频器要用通信控制的时候，再去学习这三个指令，是不是很轻松呢？至少，心里有了目的。
设置通讯参数（主要是波特率，校验，地址），并确保PLC和变频器侧参数一致，读取或写入变量的地址，个数以及数据类型（日系PLC不需要这一步，因为它不定义变量），是使用MODBUS基本套路。当你使用不同的PLC时，你的任务就是在软件中找到实现这些功能的地方，就可以完成通信。还有一点注意，不同的厂家，MODBUS接口是不一样的，常见的有DB9 RJ45，还有最简单的螺钉接线。

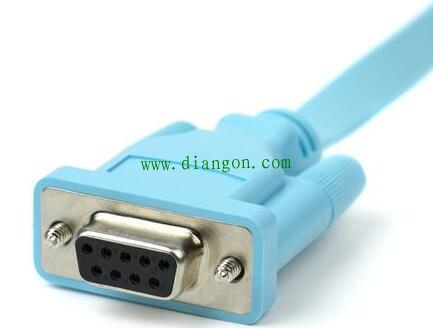

图五DB9

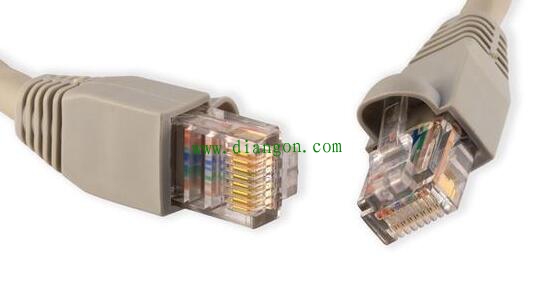

图六RJ45
如 图五 图六 所示，是常用的MODBUS接线端子，使用时，务必仔细阅读手册，确定 正 负 端子。
在大量使用功能块，而且功能块之间联系比较紧密的场合，使用CFC语言时最佳选择，比如串口通信，运动控制，高速计数等等。而这些场合用梯形图，那酸爽，用过日系PLC 的朋友应该很清楚，写了几个屏幕的程序，还没有进入主题。当然，也可以用ST语言来写，那样逼格简直就是没法形容了，不过对于后期维护很不方便，因为这么多变量，ST语言的可读性会很差，不过，对保护自己的知识产权，到是很不多。因为，要想看懂ST写的这种程序，确实很费劲。
