三相四线怎么接线？三相四线电表接线图

首先你得明白什么是三相四线制供电电路：三相四线制指三相交流供电中有三根火线（U、V、W表示），一根零线（N表示）。每两条火线之间电压380V，称为线电压，任何一根火线与零线的电压为220V，称为相电压。所以，220V的灯泡不管功率多少，都应给接相电压，即一根接零线，另一根任接一根火线。按三相交流电压380V考虑，线电压为380V，相电压为220V，则三只相同阻抗元件，先以星形接入，再以角形接入，其中Z为电机每相绕组的阻抗（三根钨丝管），应该是相电流会增大到原来的1.732（根号3）倍，线电流会增大到原来的3倍，功率也变为原来的3倍。
三相四线制，在低压配电网中，输电线路一般采用三相四线制，其中三条线路分别代表A，B，C三相，另一条是中性线N或PEN（如果该回路电源侧的中性点接地，则中性线也称为零线（老式叫法，应逐渐避免，改称PEN，如果不接地，则从严格意义上来说，中性线不能称为零线）。在进入用户的单相输电线路中，有两条线，一条我们称为相线L，另一条我们称为中线N，中线正常情况下要通过电流以构成单相线路中电流的回路。而三相系统中，三相平衡时，中性线（零线）是无电流的，故称三相四线制；在380V低压配电网中为了从380V线间电压中获得220V相间电压而设N线，有的场合也可以用来进行零序电流检测，以便进行三相供电平衡的监控。

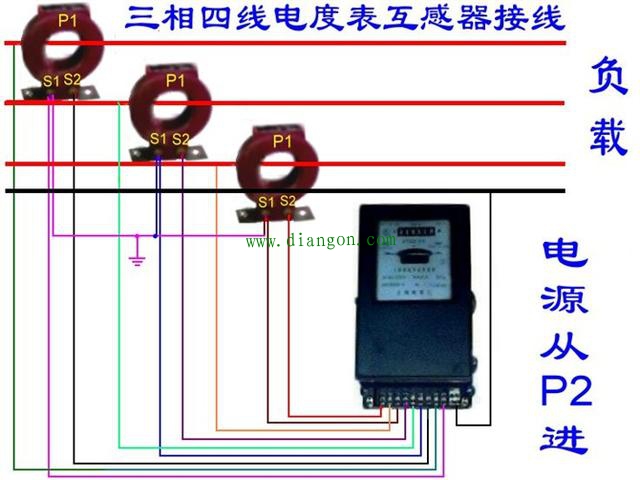

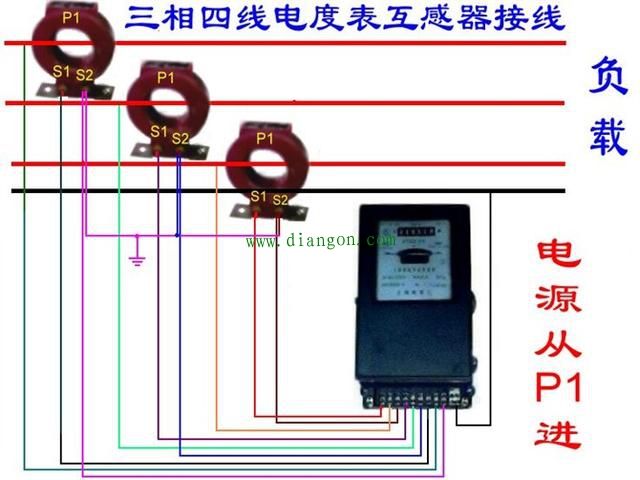

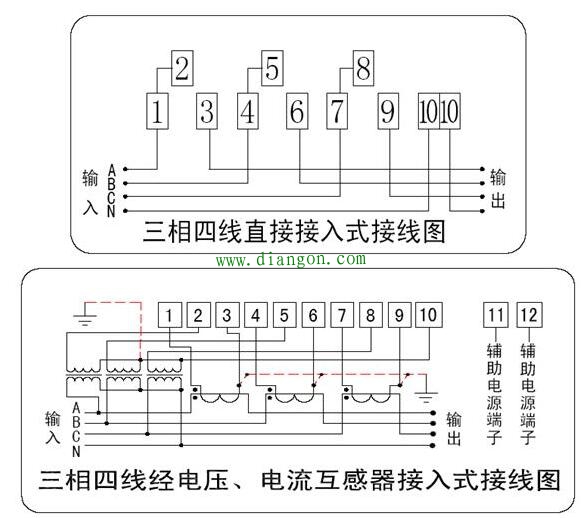

三相四线电表接线图
