PLC开关量模拟量如何转换？

开关量和模拟量的转换一般都经过保持以及数字化的，比如开关量，有干扰吧，要消除这种干扰，可以软件消除干扰，比如隔几毫秒读取一次开关状态，两次都读到才认为开关关闭了，不然认为是干扰，当然干扰也可以用硬件消除干扰，如果施密特触发器等。
对于模拟量，也是经过量化的，比如0809AD转换，对于转换方法，这里也说不清，可以查询芯片资料，0809芯片有控制转换引脚，使能引脚，转换地址等控制引脚，用8051单片机可以控制其转换，当然，还有高级的单片机，如MSP430，AVR等单片机，更好的转换芯片，如DSP的STM32系列芯片，是专门的数模转换芯片。
转换的原理是根据转换芯片的精度划分转换量，如，转换芯片的位数为8位，再假设转换的模拟量为5伏电压，那么可以把5伏分为256（因为8位芯片只能是2的8次方）等分，这样就可以得出它的数字量了，反之亦然。
plc开关量模拟量，准确说应该是数字量与模拟量之间的转换，在PLC中有专门的AD转换和DA转换模块，例如下面的：
常见的模拟量信号有电压和电流信号，有输入信号对设备进行控制的，例如变频器的调速、气压比例阀等，输出信号多见与各种传感器和其他输出设备。它们之间的转换关系需要参考AD、DA模块与设备量程来确定。
DA模块

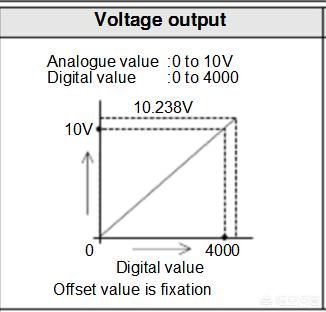

它的数字量与模拟信号电压之间的关系如下图：

模块端4000量程的数字量对应10V电压信号，按照此关系进行转换。而在设备端变频器频率与模拟量之间的关系为：50.00Hz对应于10v电压信号输入，那么在plc编程中频率与数字量转换的关系就是1数字量=1.25Hz或者1Hz=0.8数字量，加入我们要控制变频器30.00Hz运转，就要向DA模块中写入2400数字量。
AD模块

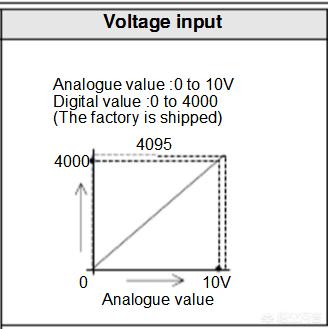

它的模拟量电压与数字量之间的关系如下图：

在模块端10v模拟量对应4000数字量，按照此关系进行转换。在设备端例如位置传感器距离与模拟量电压信号之间的关系是：200mm量程对应10v模拟量输出，那里在PLC程序要得到准确的位置，位置与数字量之间的关系就是1mm=20数字量或者1数字量=0.05mm，加入我们检测了2000的数字量，经过换算就知道位置是100mm。
至于开关量与模拟量之间的转换关系，应该说是模拟量怎么控制开关量，比如说电机转速超过某值就要关掉电机、温度大于多少度就要停止加热或小于多少要加热，这时候我们经过AD模块监控这些数据，在PLC中进行比较，根据比较结果来输出相应的开关动作。
