使用万用表电阻挡检测交流接触器过程图解

接触器的检测使用万用表的电阻挡，检测过程如下：

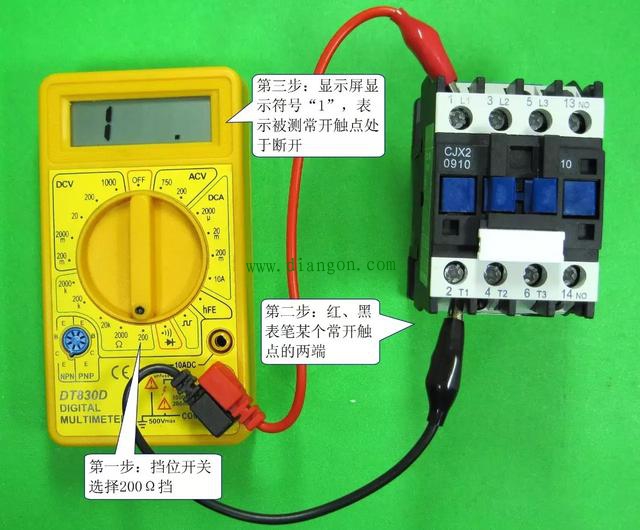

①常态下检测常开触点和常闭触点的电阻。下图为在常态下检测交流接触器常开触点的电阻，因为常开触点在常态下处于开路，故正常电阻应为无穷大，数字万用表检测时会显示超出量程符号“1”或“OL”，在常态下检测常闭触点的电阻时，正常测得的电阻值应接近0Ω。对于带有联动架的交流接触器，按下联动架，内部的常开触点会闭合，常闭触点会断开，可以用万用表检测这一点是否正常。

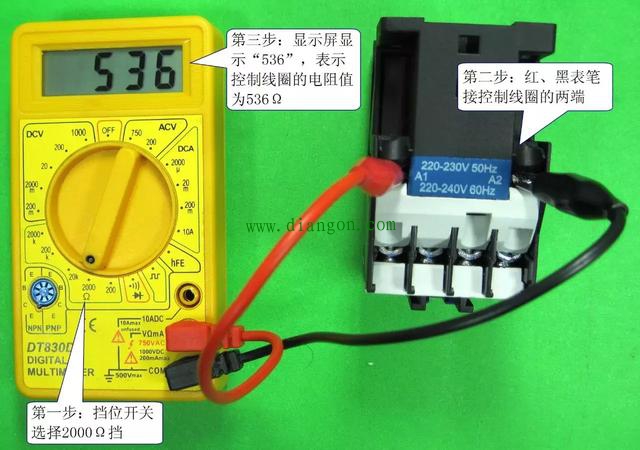

②检测控制线圈的电阻。检测控制线圈的电阻如下图所示，控制线圈的电阻值正常应在几百欧，一般来说，交流接触器功率越大，要求线圈对触点的吸合力越大（即要求线圈流过的电流大），线圈电阻更小。若线圈的电阻为无穷大则线圈开路，线圈的电阻为0则为线圈短路。

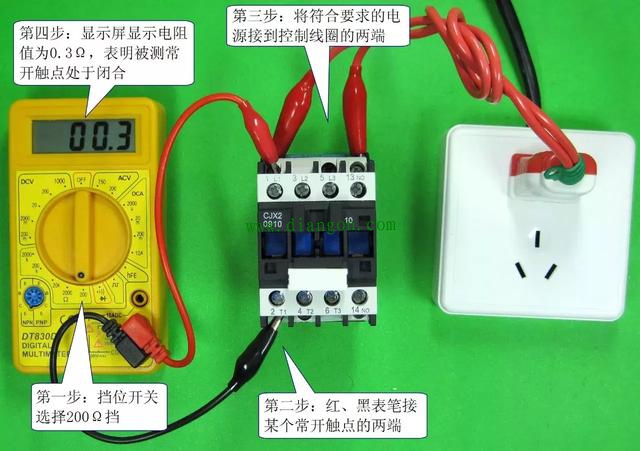

③给控制线圈通电来检测常开、常闭触点的电阻。下图为给交流接触器的控制线圈通电来检测常开触点的电阻。在控制线圈通电时，若交流接触器正常，会发出“咔哒”声，同时常开触点闭合、常闭触点断开，故测得常开触点电阻应接近0Ω、常闭触点应为无穷大（数字万用表检测时会显示超出量程符号“1”或“OL”）。如果控制线圈通电前后被测触点电阻无变化，则可能是控制线圈损坏或传动机构卡住等。
