plc常开常闭触点画法

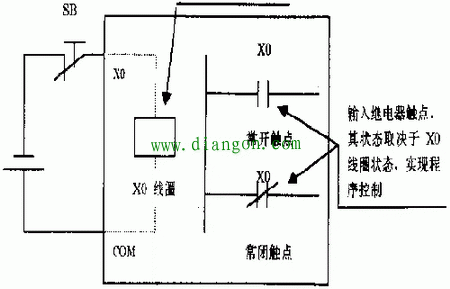

图1 PLC输入信号采集示意图
图1中，输入设备选用的是按钮SB0的常闭触点，输入继电器X0的线圈状态取决于SB0的状态。该按钮未按下时，输入继电器X0线圈状态为"1"通电状态，程序中所有X0触点均动作，即常开触点接通，常闭触点断开；若按下该按钮，则输入继电器X0线圈状态为"0"断电状态，程序中所有X0触点均恢复常态。如果输入继电器连接的输入设备是按钮SB0的常开触点，则情况恰好相反：在该按钮未按下时，输入继电器X0线圈状态为"0"断电状态，程序中所有X0触点均不动作；若按下该按钮，输入继电器X0线圈状态为"1"通电状态，程序中所有X0触点均动作。
