继电保护装置验收注意事项

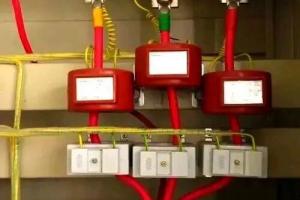

1.电流互感器的二次接线。针对电流互感器的变化分析，要掌握定值通知单请，避免对施工图中标造成影响。如果实际调度中，无法改变电流互感器一次串并联的关系，那么也无法调整与调度有关的定值通知单。电流互感器的极性与同名端线有联系，应针对母线侧和变压器侧，进行线路分析。整个流程需要参考变压后背保护装置，考虑差动保护，同时满足接线方式。电流互感器的使用应重点分析额定准确限值系数，针对准确性以及造成的差动保护误动进行分析，保证每个互感器都有且只有一个接地点，能够在电联系下实现绕组，严格遵守合理的接地原则。
2.电压互感器的二次接线。针对电压互感器的二次接入，需要参考同名端接入，设置引出端口，然后使用三相的短接接引到主控制室。其中三相电压都要经过单相空气开关，合理配置。一般情况下，选取3-5A的交流空气开关，并急性辅助节点，确保跳闸信号能够传递到监控系统。根据开口三角形绕组，应设置三相头尾相连，然后在A相端口，在主控室做好接地操作。如果开口绕组引出端没有经过空气开关，那么要经过重动继电器，并在端口重动并列、切换等操作后，保证空气开光的作用。
3.保护装置。针对主变差动保护的最小动作电流，其定值不能低于主变高压侧额定二次电流，然后在这种差动比对下，对各侧平衡系数进行计算，按照主变全容量分析，差动速断保护的值为高压侧二次额定电流的5倍。空载投变压器时，应将变压器差动保护投入，并在主变带负荷前，促使差动保护能够退出运行，知道主变带负荷测试正常之后，才能较好的投入。针对装置信息显示，要保证电流采样与测试结果一致，保证其误差在0.02A以内，才能进行正常的差动保护操作。如果母线差动保护跳闸出口需要接入断路器，那么应形成永跳回路，同时闭锁备自投，收发信机停信，让对侧断路器快读跳闸。针对高频保护与光纤保护，要保证双套保护，并投入前进行内容检查，防止断路器临时出现故障。如果断路器失灵无法发挥保护动作就启动，那么在运用中保护装置无法起到有效的作用，导致失灵保护出口要接入断路器永跳回路。
