多地控制的PLC线路与梯形图

(1)单人多地控制

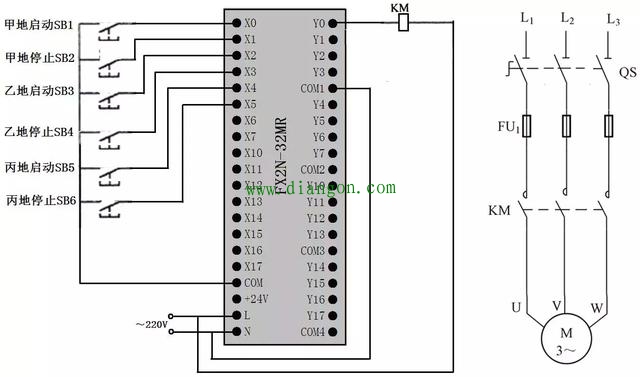

甲地起动控制。在甲地按下起动按钮SB1时→X000常开触点闭合→线圈Y000得电→Y000常开自锁触点闭合，Y0端子内部硬触点闭合→Y000常开自锁触点闭合锁定Y000线圈供电，Y0端子内部硬触点闭合使接触器线圈KM得电→主电路中的KM主触点闭合，电动机得电运转。
甲地停止控制。在甲地按下停止按钮SB2时→X001常闭触点断开→线圈Y000失电→Y000常开自锁触点断开，Y0端子内部硬触点断开→接触器线圈KM失电→主电路中的KM主触点断开，电动机失电停转。
(2)多人多地控制

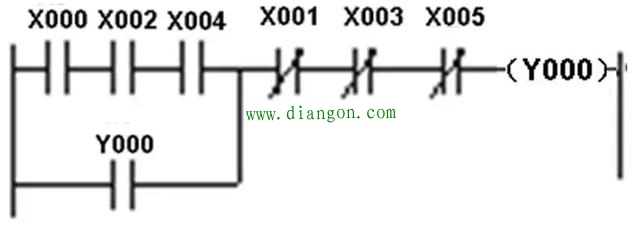

起动控制。在甲、乙、丙三地同时按下按钮SB1、SB3、SB5→线圈Y000得电→Y000常开自锁触点闭合，Y0端子的内部硬触点闭合→Y000线圈供电锁定，接触器线圈KM得电→主电路中的KM主触点闭合，电动机得电运转。

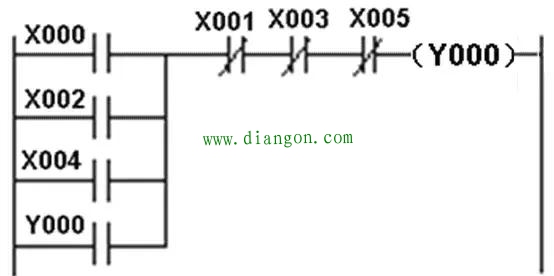

停止控制。在甲、乙、丙三地按下SB2、SB4、SB6中的某个停止按钮时→线圈Y000失电→Y000常开自锁触点断开，Y0端子内部硬触点断开→Y000常开自锁触点断开使Y000线圈供电切断，Y0端子的内部硬触点断开使接触器线圈KM失电→主电路中的KM主触点断开，电动机失电停转。
