场效应管引脚识别方法

场效应管主要有三种封装形式：一是金属封装，二是塑料封装，三是环氧封装。

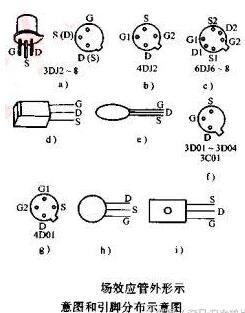

a)所示是金属封装的三根引脚场效应管，在管壳上有一个凸起，将引脚朝上，从突出尖开始顺时针方向依次为D,S,G极，其中D，S极可互换。
b)所示是金属封装的双栅结型场效应管，管壳上也有突出尖，引脚朝上，以该尖开始顺时针方向依次为D,G1,S,G2。
c)所示是金属封装的结型场效应对管，管壳上也有突出尖，引脚朝上，以该尖开始顺时针方向依次为S1，D,G1,S2,D2，G2。
d)所示是塑料封装的结型场效应管，在识别引脚时，将切面朝向自己，引脚向下，此时从左向右依次为S,D,G
e)无偶视为环氧封装的结型场效应管，引脚分布见图中所示。
f)，g)，h)，i)是几种常见的绝缘栅场效应管的封装形式及引脚分布示意图。依次为金属封装的绝缘场效应管，单栅场效应管，双栅场效应管，环氧封装绝缘栅场效应管，塑料封装绝缘栅场效应管。
