PLC编程中常说的双线圈双重输出是什么?PLC双线圈动作及对策

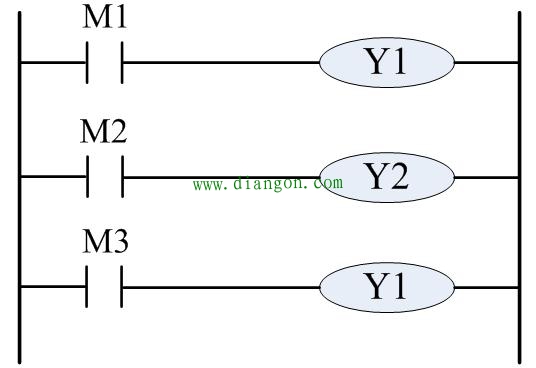

双线圈动作梯形图
双线圈就是输出在多个位置被使用就像上图的Y1，那么双线群造成的结果是怎么样的，我们用软件对上图进行一个模拟监控，三种情况，M1=ON、M3=OFF，M1=ON、M3=ON，M1=OFF、M3=ON。

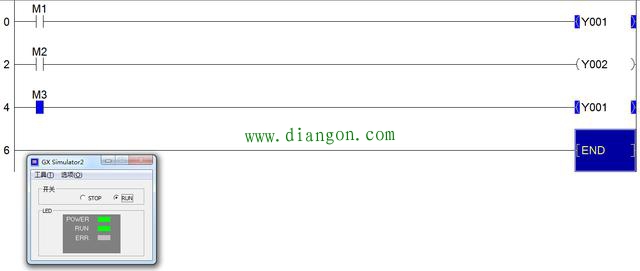

1，M1=ON、M3=OFF

情况1
修改M1值为ON状态，M3值为OFF状态，发现Y1=OFF。
2，M1=ON、M3=ON

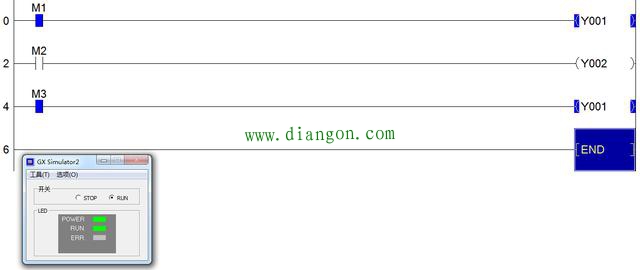

情况2
修改M1值为ON状态，M3值也为ON状态，发现Y1=ON。
3，M1=ON、M3=ON

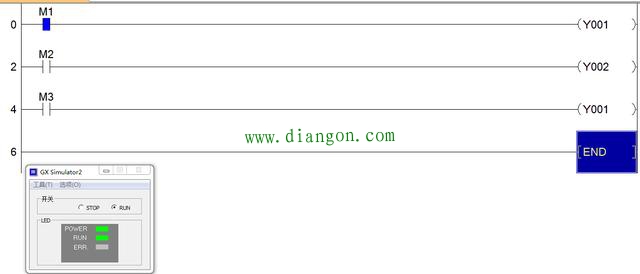

情况3
修改M1值为OFF状态，M3值为ON状态，发现Y1=ON。
以上可以发现执行线圈的双重输出，输出结果以最下面的线圈为准。这时为什么呢，我们知道PLC程序指令顺序是按照从上到下，从左到右进行处理的，因此双线圈无论前面的状态如何都以最后的线圈为输出结果。
那么怎么改变上面的双线圈输出呢，采用并联的方法来实现：

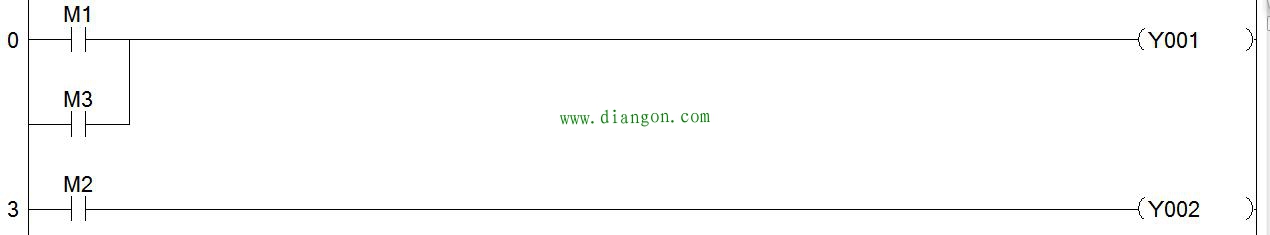

双线圈对策
这样M3就不会影响M1的作用了，在写程序时候经常会遇到这种情况尤其是步数较多时，写后面的时候会忽略前面的输出，编译时三菱plc是不会报错的，怎么办，我们在下载程序对程序进行一次检查，点击工具程序检查：

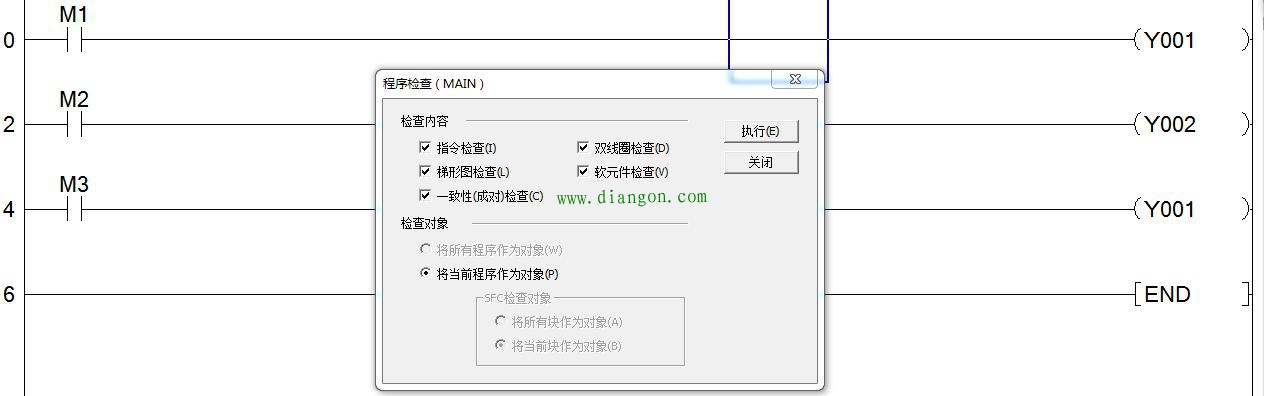

程序检查
点击执行后会在下面的输出结果报错：

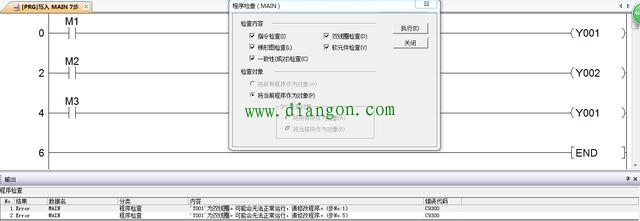

程序检查结果
这样就检查了双线圈输出避免了不必要的调试。
