门电路构成的施密特触发器电路原理图解
时间：2023-03-06作者：佚名
|

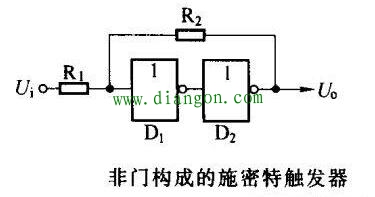

利用两个非门可以构成施密特触发器，电路如下图所示。R1为输入电阻，R2为反馈电阻。非门D1，D2直接连接，R2将D2的输出端信号反馈至D1的输入端，构成了正反馈回路。

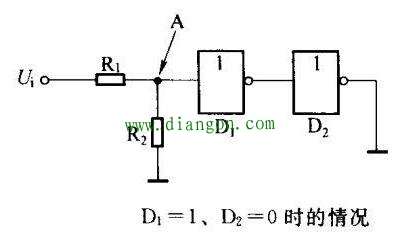

1、触发器的第一稳定状态 无输入信号时，非门D1输入端为0，所以触发器处于第一稳定状态，各非门输出端状态为：D1=11，D2=0。这时，R1，R2对输入信号形成对地的分压电路，如下图所示。

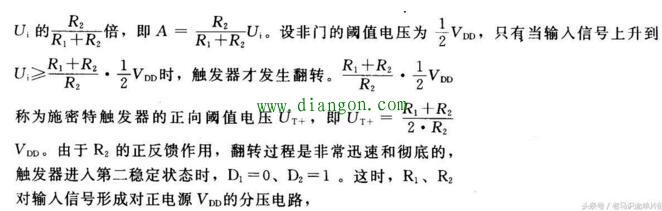

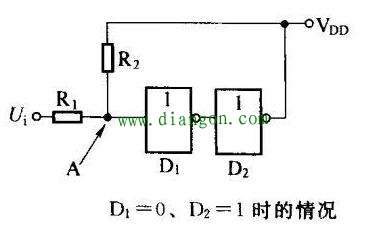

2、翻转为第二稳定状态 当接入输入信号Ui时，由于R1，R2的分压作用，非门D1的输入端A点的实际电压是。如下图所示。

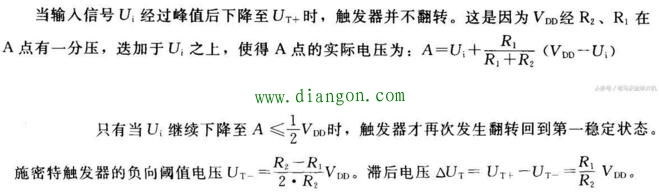

3、触发器的再次翻转
|
