交流接触器外形与接线端功能图解

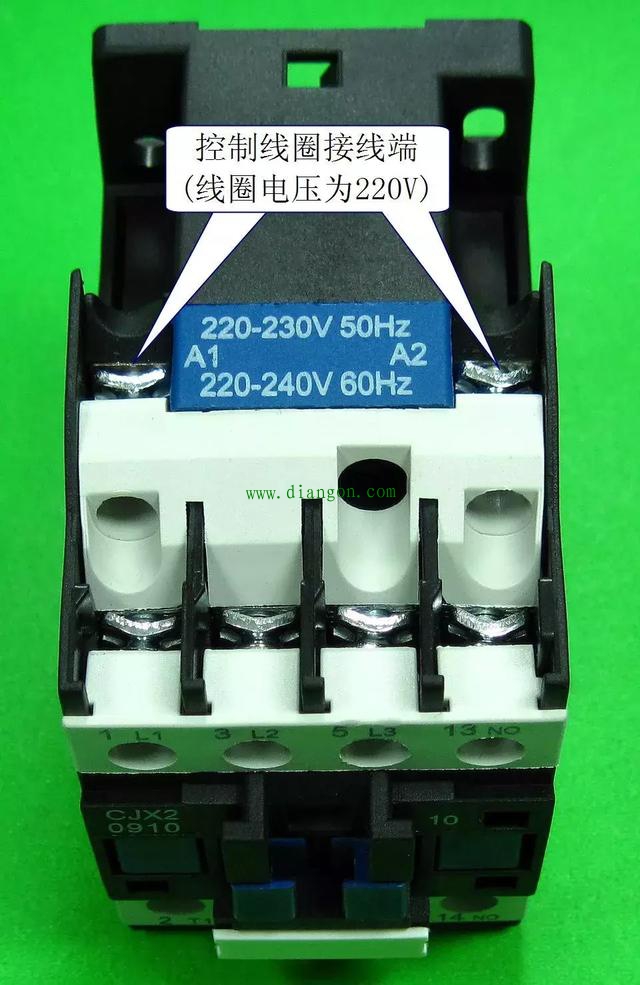

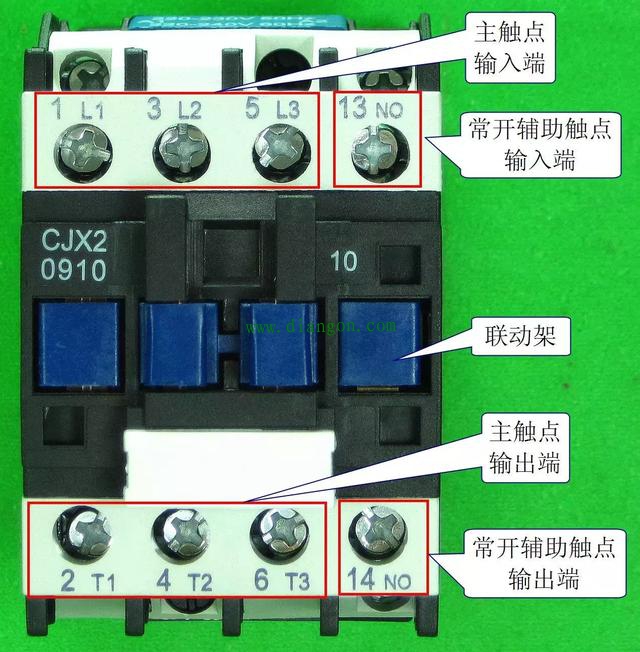

下图是一种常用的交流接触器，它内部有三个主触点和一个常开触点，没有常闭触点，控制线圈的接线端位于接触器的顶部，从标注可知，该接触器的线圈电压为220～230V（电压频率为50Hz时）或220～240V（电压频率为60Hz时）。

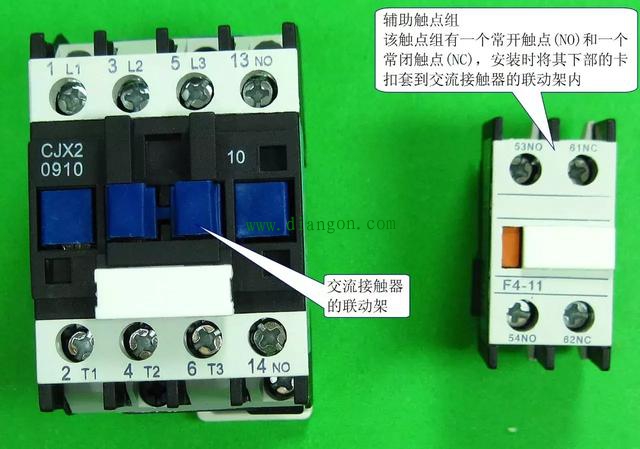

下图左边的交流接触器只有一个常开辅助触点，如果希望给它再增加一个常开触点和一个常闭触点，可以在该接触器上安装一个辅助触点组（在图的右边），安装时只要将辅助触点组底部的卡扣套到交流接触器的联动架上即可。当交流接触器的控制线圈通电时，除了自身各个触点会动作外，还通过联动架带动辅助触点组内部的触点动作。
