计算机与变频器通信的执行过程

计算机与变频器之间的数据传输是自动以ASCII码进行的。通信时计算机作为发送单元，启动通信过程，而变频器只能作为接收单元。计算机和变频器之间的通信比较复杂，根据实现功能不同，它们之间的通信过程也不相同，通信过程可分为3个阶段：通信请求阶段、变频器响应阶段和计算机对响应数据应答阶段（并不是所有功能都需要3个阶段）。具体3个阶段的执行过程描述如图所示。

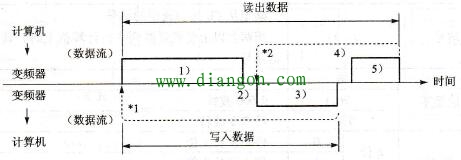

图 计算机与变频器通信的执行过程
计算机发出数据请求后，变频器经过一定时间的数据处理，检查数据是否发生错误。如果变频器发现有数据错误就拒绝接收请求，并要求计算机执行再试操作，如果连续再试操作超过设定值，变频器就进入报警停止状态。计算机得到变频器的响应后，再对返回的数据进行校验，如果校验到数据错误就要求变频器再返回一次响应数据，如果连续再试操作超过设定值，变频器就进入报警停止状态。当数据确认无误后通信有效。
图中，*1表示如果发现用户程序通信请求发送到变频器的数据有错误时，从用户程序通信执行再试操作。如果连续再试次数超过参数设定值，变频器进入报警停止状态。*2表示发现从变频器返回的数据错误时，从变频器给计算机返回“再试数据3”。如果连续数据错误次数达到或超过参数设定值，变频器进入报警停止状态。图中，2为变频器数据处理时间，除变频器复位外，其他均有数据通信，4为计算机处理延迟时间，无通信操作，图中空白处均表示无通信操作。
