热继电器的知识你了解多少？看完一定有收获！

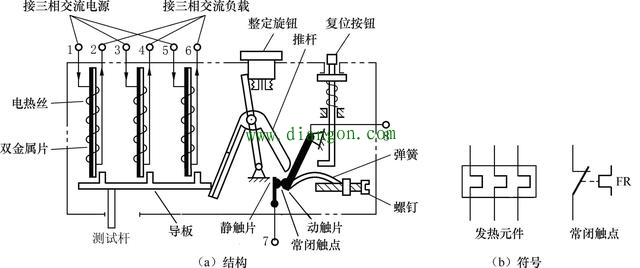

热继电器由电热丝、双金属片、导板、测试杆、推杆、动触片、静触片、弹簧、螺钉、复位按钮和整定旋钮等组成。只有流过发热元件的电流超过一定值（发热元件额定电流值）时，内部机构才会动作，使常闭触点断开（或常开触点闭合），电流越大，动作时间越短。热继电器的发热元件额定电流可以通过整定旋钮来调整。

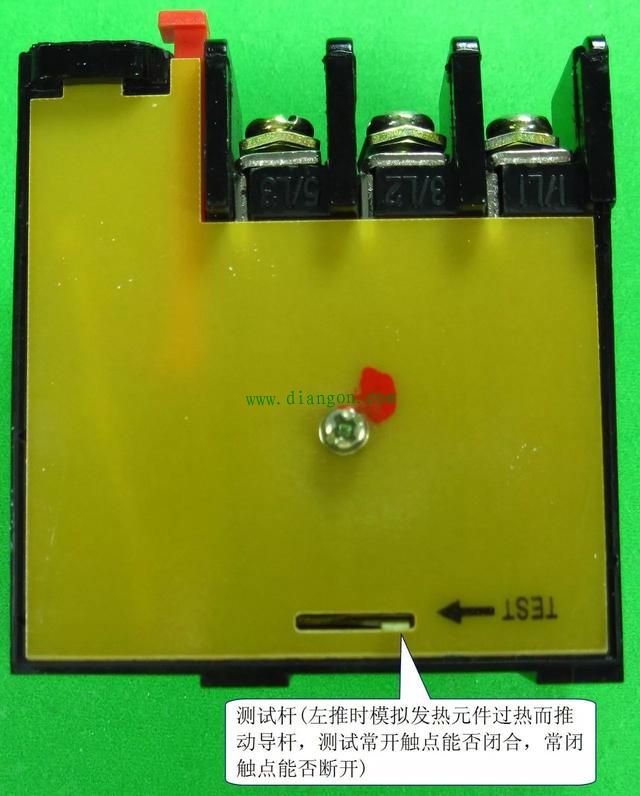

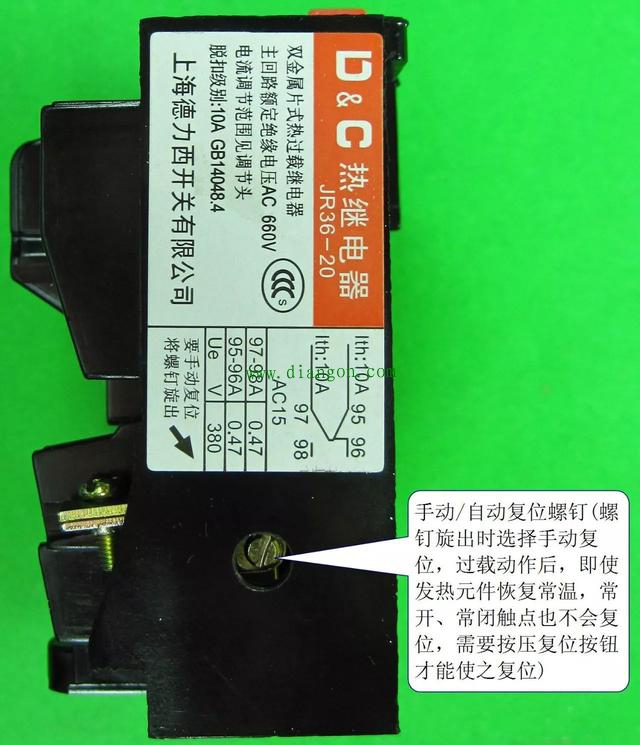

1.外形与接线端

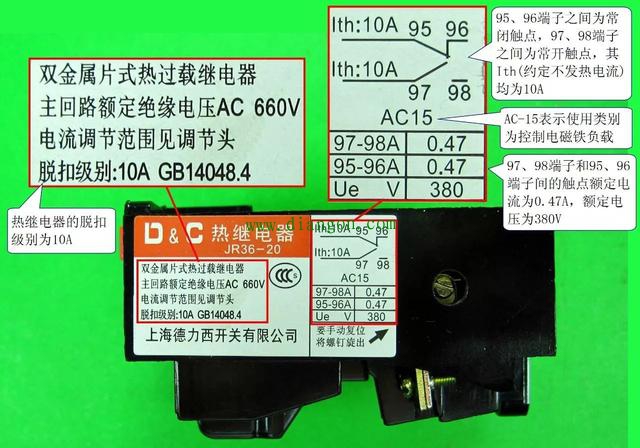

2.铭牌参数的识读

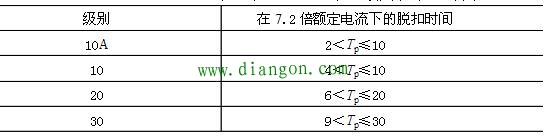

热、电磁和固态继电器的脱扣级别与时间

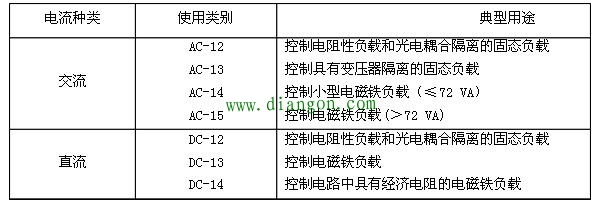

控制电路的电器开关元件的使用类型

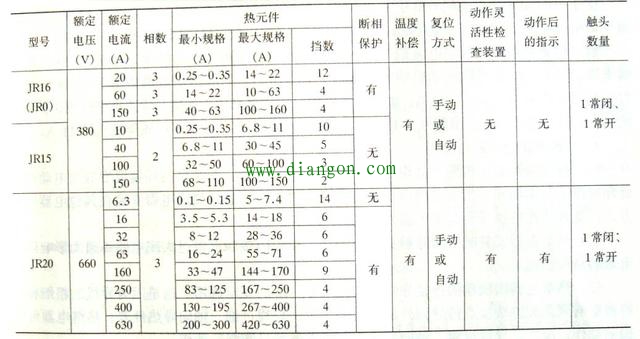

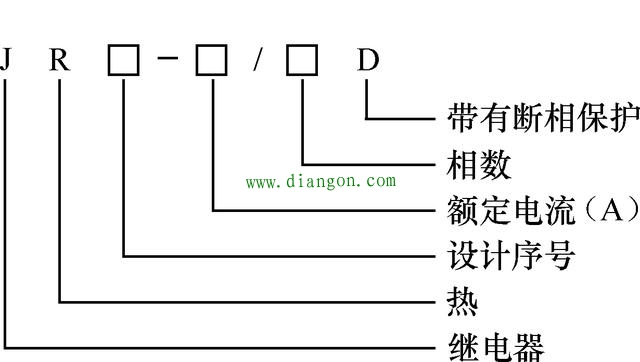

3.型号与参数

4.选用
热继电器在选用时，可遵循以下原则：
①在大多数情况下，可选用两相热继电器（对于三相电压，热继电器可只接其中两相）。对于三相电压均衡性较差、无人看管的三相电动机，或与大容量电动机共用一组熔断器的三相电动机，应该选用三相热继电器。
②热继电器的额定电流应大于负载（一般为电动机）的额定电流。
③热继电器的发热元件的额定电流应略大于负载的额定电流。
④热继电器的整定电流一般与电动机的额定电流相等。对于过载容易损坏的电动机，整定电流可调小一些，为电动机额定电流的60%～80%；对于启动时间较长或带冲击性负载的电动机，所接热继电器的整定电流可稍大于电动机的额定电流，为其1.1～1.15倍。
5.检测
1)检测发热元件
发热元件由电热丝或电热片组成，其电阻很小（接近0Ω）。热继电器的发热元件检测如下图所示，三组发热元件的正常电阻均应接近0Ω，如果电阻无穷大（数字万用表显示超出量程符号“1”或“OL”），则为发热元件开路。

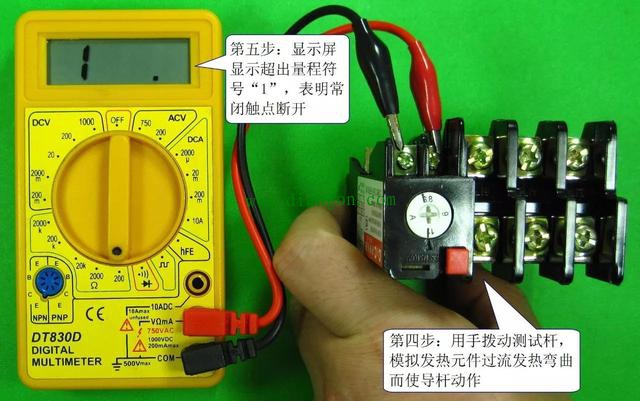

2)检测触点
热继电器一般有一个常闭触点和一个常开触点，触点检测包括未动作时检测和动作时检测。检测热继电器常闭触点的电阻如图下所示，第一张图为检测未动作时的常闭触点电阻，正常应接近0Ω，然后检测动作时的常闭触点电阻，检测时拨动测试杆，如第二张图所示，模拟发热元件过流发热弯曲使触点动作，常闭触点应变为开路，电阻为无穷大。
