变频器主电路电缆的选择

(1)电缆必须能够承受变频器的额定电流。

(2)在变频器连续使用条件下，电缆能够承受70℃的温度。

(3)电缆额定耐用值不低于1kV。

(4)当电动机功率大于30kW时，电动机电缆推荐使用图所示对称屏蔽电缆，30kW以下电动机可以使用普通四芯电力电缆。

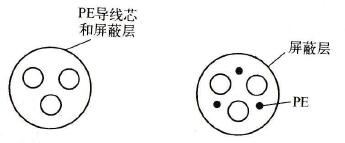

图 对称屏蔽电缆结构

选择主电路电线时，应考虑电路中的电流容量、过电流能力、线路上电压降以及因温度升高造成的容量减小等问题。若说明书中没有明确规定，则在同容量普通电动机的导线选择方法的基础上，适当增大线径。

当变频器与电动机之间的配线距离较长时，线路上的电压降也会随之增大，特别是当变频器输出频率较低时，会出现因电压过低而造成的电动机转矩不足的情况。因此变频器与电动机之间的连线尽量不要超过50m，若超过50m就需要增加导线的线径和增设线路滤波器。
