如何检测西门子SITOP冗余电源

西门子SITOP冗余电源用于不允许停电的控制系统，有两台供电电源，它用于当电源1故障时能保证另一台电源2无缝投入，从而保证自动化设备的正常运行。下面电工学习网小编就为您解读下西门子电源，见下图：

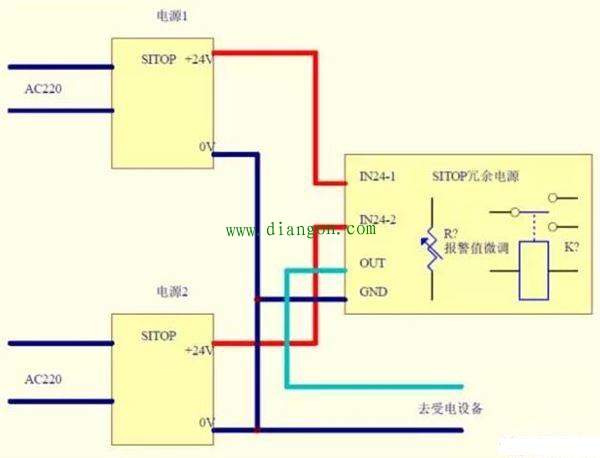

那么它是如何实现从工作组电源到备用组电源切换的呢，见下图：

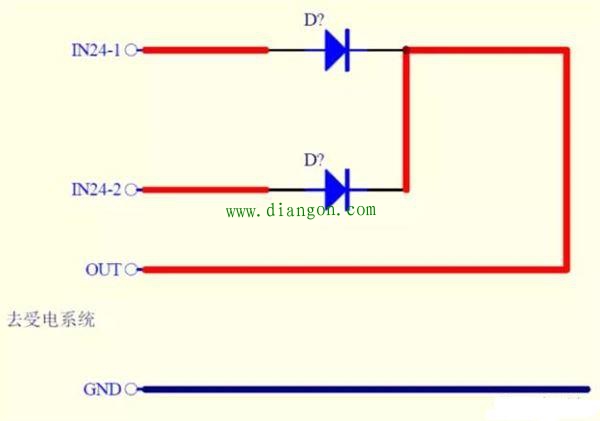

这是冗余电源内部主回路的示意图，并不是想象中的电源1故障后通过继电器或电子开关切换到电源2，根本不会出现瞬间停电的可能，[瞬间停电对有微处理器的系统而言就是一次灾难性的系统重启]。
原理是这样，冗余电源内部的两个隔离二极管，当IN24-1和IN24-2同时供电时，不管哪个电源失电，另一个电源都能正常供电，通过两个二极管对两个电源实现隔离，避免出现电源之间形成环流。
下面讲一下如何检测西门子SITOP冗余电源：
1、如果SITOP冗余电源上的接线端子IN24-1和IN24-2对GND测量都是24V，而GND对OUT无输出，判定SITOP冗余电源已经坏了。
2、SITOP冗余电源上的接线端子IN24-1和IN24-2对GND分别单独送电，GND对OUT都应该有输出，如果哪个IN24单独送的后GND对OUT无输出，判定SITOP冗余电源已经坏了。
3、SITOP冗余电源上的故障灯亮了故障给系统报警的继电器的触点也动作了，这种情况一般不是SITOP冗余电源故障，而是给SITOP冗余电源供电的两个电源其中有一个异常，这时可测量IN24-1和IN24-2对GND的电压都应该在20V-25V，低于这个电压就要检查该路电源了。
如果IN24-1和IN24-2对GND的电压都正常那就是SITOP冗余电源误报警，需要维修了。
4、SITOP冗余电源上的微调电位器是设定SITOP冗余电源切换值的，阀值设定范围是20±0.5V∽25±0.5V。曾经有用户发现SITOP冗余电源上的故障灯亮了，检查有一路IN24异常，就去调整SITOP冗余电源上的微调电位器并询问为什么电源电压调不上去。
需要明确的是SITOP冗余电源是两组电源的切换模块，自己并不是电源，当出现这种情况时要检查故障那路的供电电源。
