数字集成电路在电路图中通常以分散画法的形式出现，即一块集成电路中的若干个功能单元以逻辑符号的图形分布在电路图中的不同位置上，这是数字电路与模拟电路在电路图表现形式上的显著区别。分析数字电路，一般只需要掌握逻辑单元的功能，而不必去研究逻辑单元内部的电路。因此，熟识数字逻辑单元的符号和数字集成电路引脚的特征，能够帮助我们正确看懂数字电路图。
1、输入端

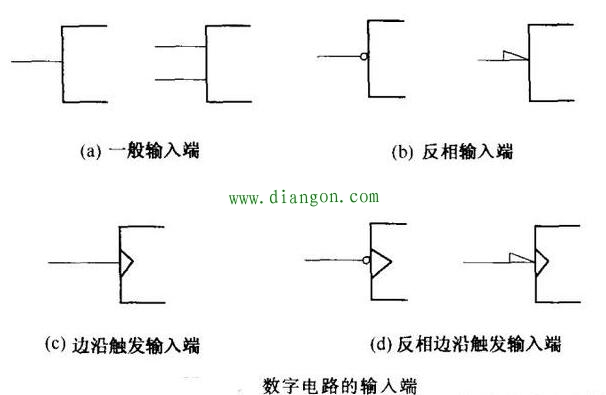

数字电路输入端包括数据输入端和控制输入端两大类，这些输入端从引脚图形上可分为一般输入端、反相输入端、边沿触发输入端、反相边沿触发输入端等。如下图所示。
1）一般输入端

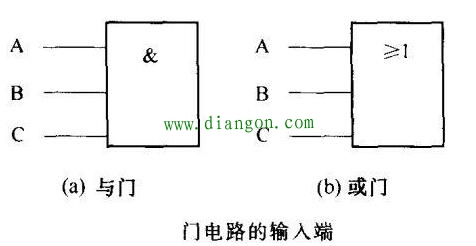

对于数据输入端，数据信号以原码形态输入。如门电路的输入端，有时标注有字符“A,B,C......”等，如下图所示，
触发器的数据输入端，标注有字符“D,J,K......”等，如下图所示

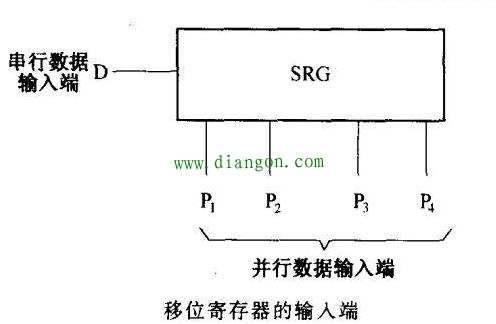

移位寄存器的数据输入端中，串行数据输入端标注有“D”字符，并行数据输入端标注有“P1，P2，P3......”等字符，如下图所示。
对于控制输入端，控制信号为“1”时起作用，如下图a）所示D触发器的“R”（置“0”端）和“S”（置“1”端）两个控制输入端，当R=1时，触发器被置“0”；当S=1时，触发器被置“1”；当R=0或S=0时，触发器不起任何控制作用。
2、反相输入端

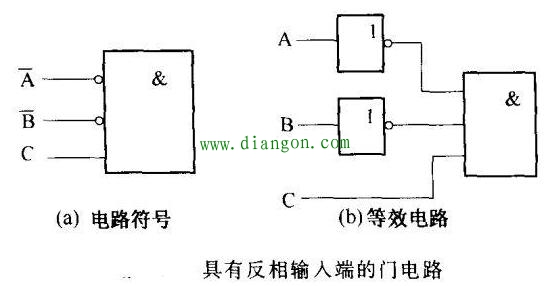

对于反相数据输入端，数据信号以反码形态输入，下图a）所示为具有反相数据输入端的门电路，反相输入端的标注字符上方有一短杠“-”，表示反相，。反相数据输入端的效果相当于将输入信号反相后再输入，下图b）所示为其等效电路。

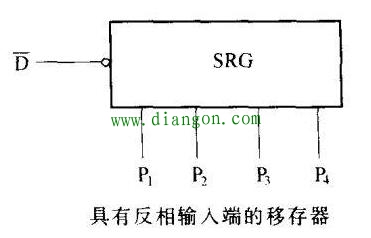

下图所示为具有反相数据输入端的移位寄存器。
对于反相控制输入端，控制信号为“0”时起作用。
3）边沿触发输入端
边沿触发输入端常见于各类触发器的触发端，以及各种时序电路的时钟脉冲输入端。对于一般的边沿触发输入端，触发脉冲的上升沿起作用。如下图所示单稳态触发器的正触发端TR ，当触发脉冲的上升沿作用于“TR ”端时，单稳态触发器被触发翻转为暂稳态。
4）反相边沿触发输入端
反相边沿触发器输入端相当于在边沿触发端前加入了一个反相器，所以对于反相边沿触发输入端，是触发脉冲的下降沿起作用。
5）其它输入端

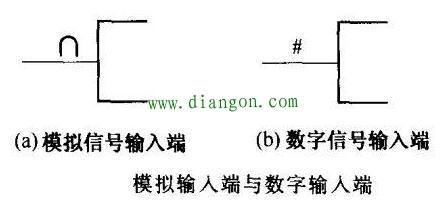

在数字电路系统中，有时也会处理或传输模拟信号，因此，必要时可以在电路图中相关的输入端旁加注字符。如下图所示。

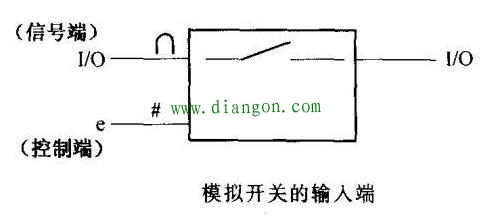

下图所示的模拟开关的输入端中，用不同的字符表示输入端是模拟输入端还是数据输入端。
2、输出端

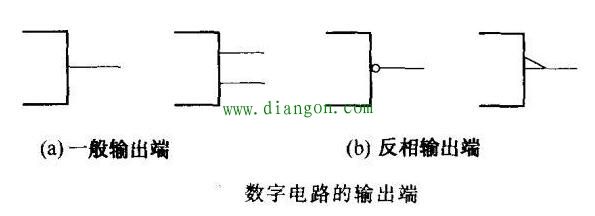

数字电路输出端可分为一般输出端和反相输出端。如下图所示。
1）一般输出端

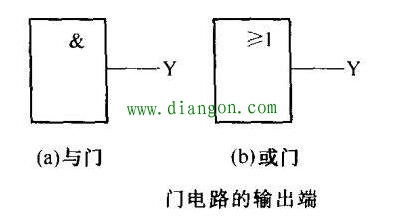

对于一般输出端，数据信号以原码的形态输出。如门电路的输出端标注有字符“Y”，如下图所示；
触发器的输出端标注有字符“Q”，如下图所示；
加法器的输出端中，“和”输出端标注有字符“S”，“进位”输出端“标注有字符“Co”，如下图所示；

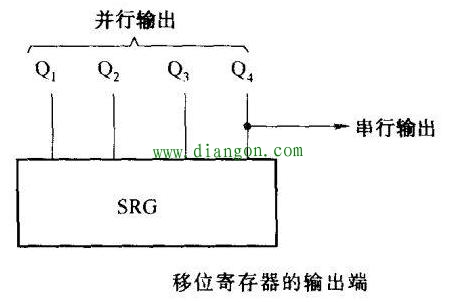

移位寄存器的输出端中，并行数据输出端标注有“Q1，Q2，Q3，Q4......”字符，其中最后一位并行数据输出端也就是串行数据输出端，如下图所示。
2）反相输出端

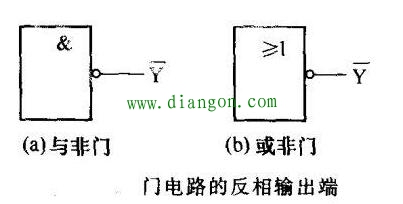

对于反相输出端，数据信号以反码的形态输出。如门电路的反相输出端标注有字符“Y”上面加了一个短杠“-”。如下图所示，这相当于在基本门电路后面加接了一个反相器（非门）；

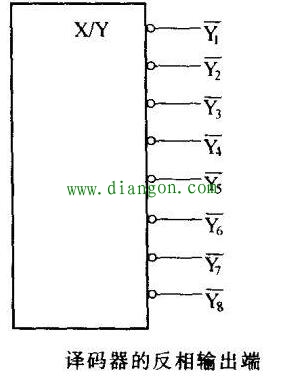

译码器的多个反相输出端，分别标注有加了短杠“-”的字符，如下图所示。
3、其它连接端
有些数字电路还具有若干外接电阻、电容、晶体等元器件的引脚，这些不属于逻辑连接的连接端，在电路图中用下图所示符号标注。

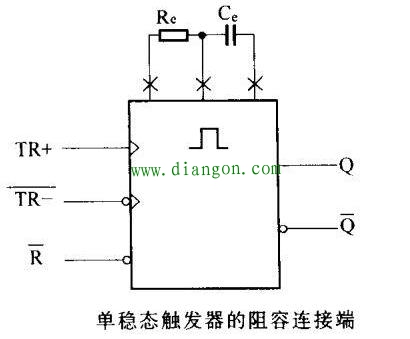

例如，下图所示单稳态触发器中，其上部连接外接电阻Re和外接电容Ce的引脚，即位不属于逻辑连接的连接端。
|
