plc起保停控制梯形图程序详解

由于plc在运行程序判别触点通断状态时，只取决于其内存中输入继电器线圈的状态，并不直接识别外部设备，因此编程时，外部设备的选用与程序中的触点类型密切相关。这是一个在对照电气控制原理图进行plc编程时易出现的问题。最典型的例子是基本控制--"起保停控制"中的停车控制。

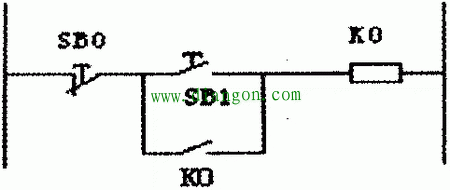

图1 "起保停控制"电气原理图
图1为"起保停控制"电气原理图，在该系统中，按钮SB0用于停车控制，因此使用其常闭触点串联于控制线路。SBl为起动按钮，使用其常开触点。若使用相同的设备（即停车SB0用常闭触点，起动SBl用常开触点），利用PLC进行该控制，则需编程梯形图程序（图2）：

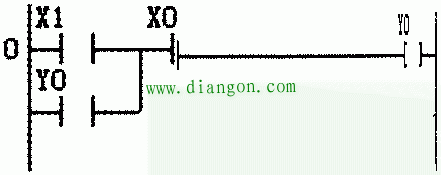

图2 "起保停控制"梯形图程序（停车按钮使用常闭触点）
I/O分配：SB0--X0，SBl--Xl，输出Y0
该梯形图中停车信号X0使用的是常开触点串联在控制线路中，这是因为外部停车设备选取按钮常闭触点所致，不操作该按钮，则输出Y0正常接通，若按下该按钮，输出Y0断电。
