高工讲工控维修之：人机界面触摸屏黑屏维修

近年来国内的人机界面销售整体呈现出快速增长的态势。现在的人机界面不再是单纯的显示和控制。目前国内的自动化产业，一些原本不用人机界面的行业，现在也开始使用人机界面了，人机界面的用户界面能更好地反映出设备和流程的状态，并通过视觉和触摸的效果，带给客户更直观的感受。

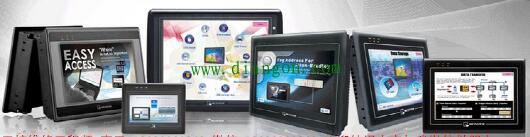

威纶触摸屏是威纶通触摸屏（人机界面）的简称。近几年来，WEINVIEW品牌专注于中国hmi市场，产品已广泛应用于机械、纺织、电气、包装、化工等行业。
它的主要产品有MT6050i 、 MT6056i、 MT6070i、 MT6100i（普及性）MT8000（高级带以太网系列）、MT6000series(通用型) 、 TK6000series(通用型)、MT8000series（网络型）、MT8000Xseries(专业型)。
今天高工就以WEINVIEW MT506MV触摸屏为例讲一讲触摸屏的黑屏维修方法技巧，我把维修方法和技巧融合在维修案例中讲解，不再单独另作说明：
WEINVIEW MT506MV触摸屏黑屏维修一例
机器故障：因上电黑屏来修
该机器也是直流24V供电的，首先用万用表测了24V电源输入端与地之间阻值，2兆多欧姆，不短路，
然后打开机器后壳，测电源保 险丝，完好。
于是给机器上24V直流电，电源指示灯亮，初步判定电源电路正常。

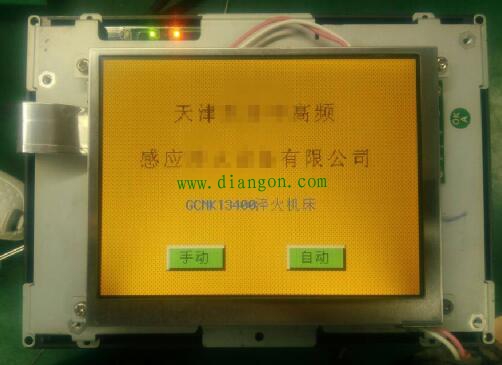

用手电简照屏，能看到屏上的画面内容，说明了信号驱动板已经工作并且正常输出了信号。屏显芯片也初步判定正常。
到此，这种情况就看是灯管还是高压的问题了。（高压板坏掉就是一整块黑板，不会有任何变化。大多高压板损坏，是会出现一亮就灭的故障的“如：12V供电处的主电容鼓包等。）

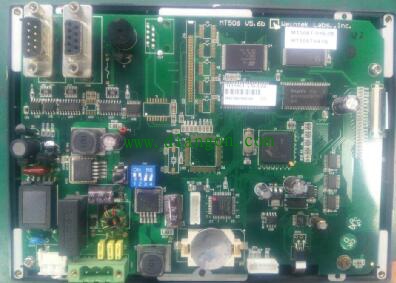

高压板由电源板供电，测U31 1501-33 3A的3.3V DC/DC降压芯片输出脚3.3V正常,
又测U32 1501-50 3A的5V DC/DC降压芯片输出脚5.2V正常

测高压包输入电路的各三极管及元件正常。初步判定高压包的初级低压供电电路正常，
接下来要区分是高压包坏还是灯管坏，
高压包输出外接灯管。亮的话就是屏的灯管问题，不亮就是高压包的问题。
而我手头上有灯管测试仪，故直接使用灯管测试仪，断开显示器的电源，测试仪通电，把灯管于高压板的连接线断开后，连接到测试仪上，测试仪上电灯管不亮。说明灯管已坏。
为了准确和稳妥，又取好的灯管来连接到机器的高压输出端，上电灯管正常点亮，由些确定确实是屏里面的灯管坏了，该机器上所用的屏灯管是L型的，由于手头有现成的屏，故直接给客户更换了一个新屏。
给整机上电测试，故障消失，屏显画面正
常了，机器修复。
后对坏屏的灯管进行更换后，坏屏也修复好了。
