西门子S7-300哪些24V数字量输入模块需要电源

西门子S7-300哪些24V数字量输入模块需要电源，与电源如何连接？下表说明了S7-300 plc的24V数字量输入模块的电源插针连接 (L / M) 。不在此表上的S7-300 PLC数字量输入模块不需要外部电源。
表1 S7-300 PLC模块电源连接插针分配
S7-300 PLC模块型号 电源连接L 电源连接M
6ES7 321-1BH00-0AA0 插针1 插针20
6ES7 321-1BH01-0AA0 插针1 插针20
6ES7 321-1BH02-0AA0 --- 插针20
6ES7 321-1BH81-0AA0 插针1 插针20
6ES7 321-7BH00-0AB0 插针1 插针20
6ES7 321-7BH01-0AB0 插针1 插针20
6ES7 321-7BH80-0AB0 插针1 插针20
6ES7 321-1BH50-0AA0 插针1 ---
6ES7 321-1BH02-0AA0 --- 插针20
6ES7 321-1BH10-0AA0 --- 插针20
6ES7 321-1BL00-0AB0 --- 插针20
6ES7 321-1BL80-0AB0 --- 插针40
6ES7326-1BK00-0AB0 插针1 插针21
插针2 插针22
6ES7326-1BK01-0AB0 插针1 插针21
插针2 插针22
6ES7326-1BK02-0AB0 插针1 插针21
插针2 插针22
6ES7326-1RF00-0AB0 插针21 插针22
关于西门子S7-300哪些24V数字量输入模块需要电源这个问题，曾有这样的经历：
某日一客户在电话发怒且吐槽:“为什么从昌晖买的的S7-300 PLC数字量输入模块通道指示灯都亮了，但是在软件里面监控数值却是0”。刚开始技术支持工程师怀疑是否该输入通道的输入电压值过低，但客户检查后告知输入电压23.5V。出于技术支持工程师的职业习惯又询问故障模块具体型号及之前是否能正常工作，客户告知之前使用的是6ES7321-1BH02-0AA0能够正常工作，更换为6ES7321-1BH01-0AA0后就出现了问题。
那么解决问题的关键出现了：6ES7321-1BH02-0AA0和6ES7321-1BH01-0AA0在使用上是否区别？6ES7321-1BH02-0AA0的接线图如下图所示，从图中可以看出只要20号管脚和通道对应管脚之间有13-30V直流电压，相应通道就应该显示为1。

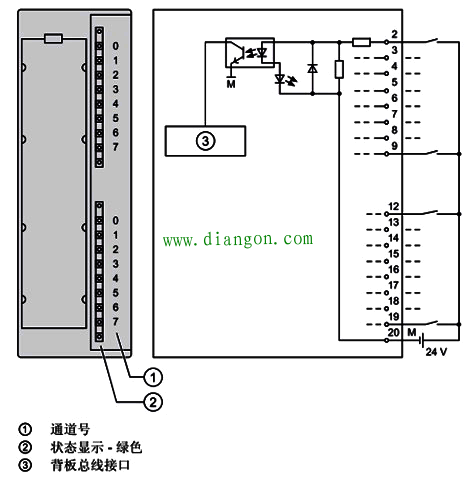

SM321； DI 16×DC24V的接线图和方框图
当工程师查阅了表1的电源插针连接 (L /M)资料，告知客户6ES7321-1BH01-0AA0需要在插针1的位置提供L 连接，客户反映说他确实是在更换模块的时候并没有更换前连接器，稍作调整该故障问题即迎刃而解。原来6ES7321-1BH01-0AA0模块如果不在插针1和插针20之间提供24V电源的话模块就无法正常工作，即使输入通道指示灯亮。
虽然这不是复杂高端的技术问题，但是也反映出细节在工程应用中的重要性。
