三个条件并联的plc梯形图
时间：2023-03-06作者：佚名
|
当两个或多个条件是放置在相互独立的指令行上，且这些指令行并联相接，则它们之间的关系是“或”关系。如图所示的梯形图，其中第一个条件是LD NOT，随后的条件是OR NOT和OR，只要三个条件中的任何一个条件为ON，就按照ON条件执行指令，用逻辑表达式表达： 条件逻辑的运算结果= 该指令的操作数是IR、SR、AR、HR、TC、LR、TR区域中位地址。

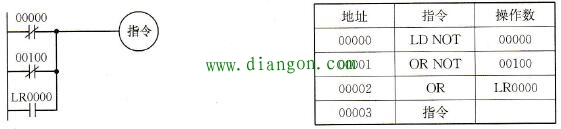

图 三个条件并联的梯形图 |
