三菱plc置位与复位指令的使用方法图解

SET（置位指令），使操作保持ON的指令。

RST（复位指令） 使被操作的目标元件复位并保持清零状态。

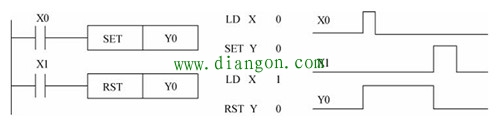

SET、RST指令的使用如图所示。

图 置位与复位指令的使用

SET 、RST指令的使用说明：

Ø SET指令的目标元件为Y、M、S；RST指令的目标元件为Y、M、S、T、C。

RST指令常被用来复位积算定时器和计数器。

Ø 对同一编程元件，可多次使用SET和RST指令，最后一次执行的指令将决定当前的状态。

Ø 在任何情况下，RST 指令都优先执行。

Ø 计数器处于复位状态时，输入的计数脉冲不起作用。如果不希望计数器和积算定时器具有断电保持功能，可以在用户程序开始运行时用初始化脉冲M8002 将它们复位。
