中性点不接地电力系统

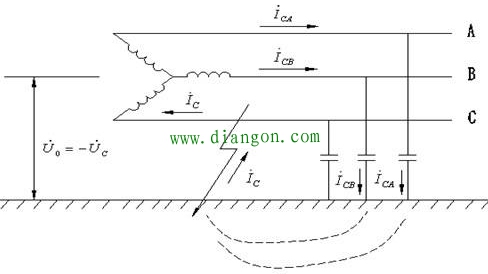

图 中性点不接电力系统
1）优点：单相接地时，不能构成短路回路；接地相电流不大，不必立即切除故障线路，但不允许超过2小时，以免发展为相间短路。
2）非故障相的对地电压升为相电压的 倍，要求线路绝缘要按线电压设计，投资大。
适用：
电压小于500V的装置；3～10kV电网，当单相接地电流小于30A时，发电机直配系统，接地电流小于5A时；35kV电网，单相接地电流小于10A时。
